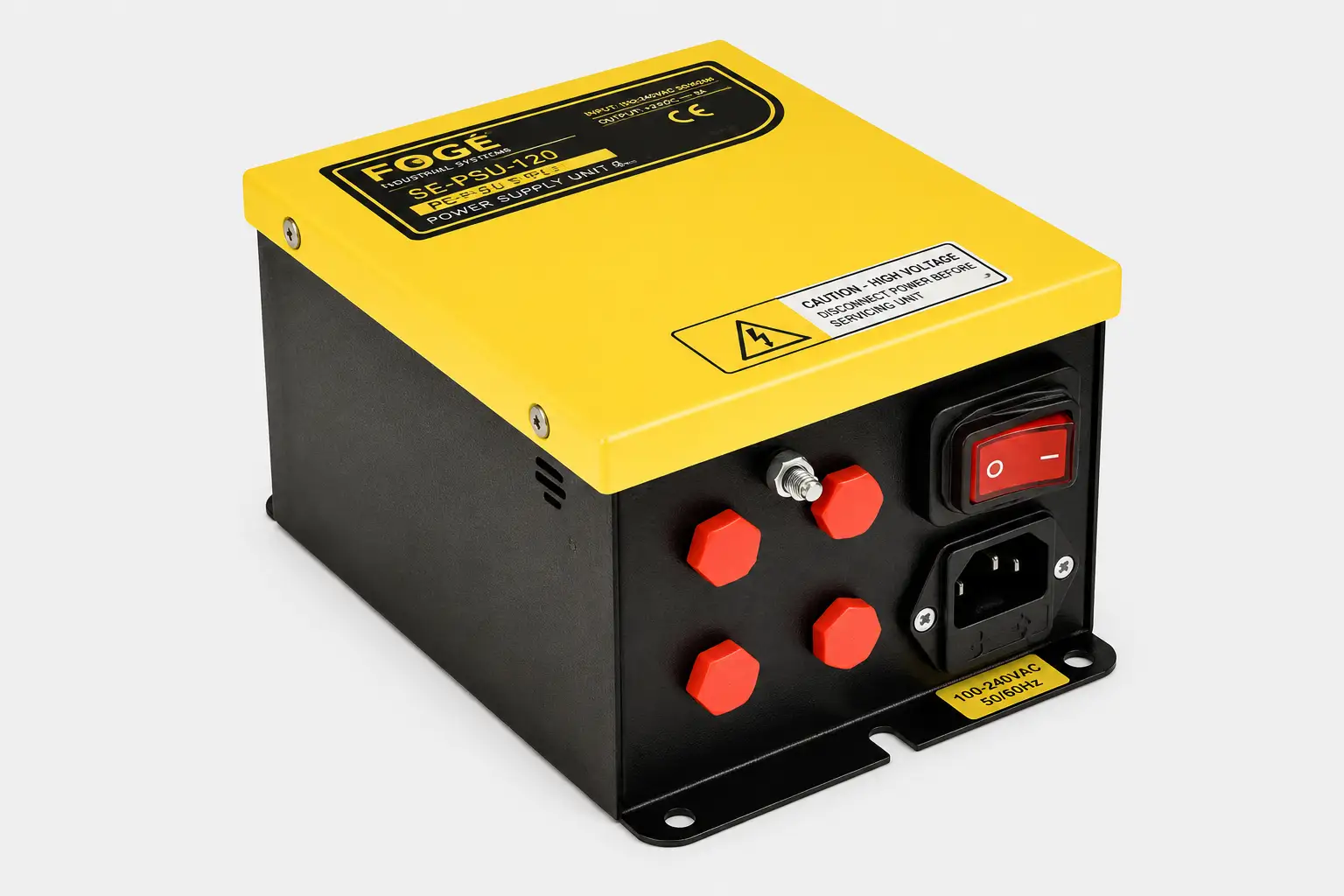

SE-PAC AC-Hochspannungsnetzteil

Zentralisierte 5,5-kV- oder 8-kV-AC-Versorgung für bis zu 4 FÖGE-Antistatikstäbe und Ionisatoren — kompakt, kurzschlussgeschützt, Plug-and-Play
PAC (1)
PAC-1-1

Produktbeschreibung

Das FÖGE SE-PAC ist ein kompaktes, robustes AC-Hochspannungsnetzteil für die stabile, geregelte Hochspannungsversorgung von FÖGE-AC-Antistatikstäben, Düsen und Ionisierungszubehör. In vier Modellen mit zwei Spannungsebenen und zwei Ausgangskonfigurationen erhältlich, ist das SE-PAC die zentrale Energiequelle für jedes FÖGE-AC-Statikbeseitigungssystem. Es wird direkt an eine Standard-220-V-AC-Netzversorgung angeschlossen und wandelt diese in die für die angeschlossenen Ionisierungsgeräte erforderliche geregelte Hochspannung um. Das SE-PAC ist für die einfache Integration in Maschinensteuerschränke und Produktionslinienschaltschränke ausgelegt. Sein kompakter Formfaktor spart Schrankplatz, während der frontpanelseitige Ein/Aus-Schalter und die Betriebs-LED Bedienern die Steuerung und Überwachung auf einen Blick ermöglichen. Ein interner Kurzschlussschutzkreis und eine Sicherung schützen das Netzteil und die angeschlossenen Stäbe. Die Plug-and-Play-HV-Ausgangsanschlüsse passen direkt zu den HV-Steckern aller kompatiblen FÖGE-AC-Stäbe — schnelle, werkzeugfreie Verbindung.

Branchen

Kunststoff & Folie (Bahn- und Plattenproduktion)
Druck & Konvertierung (Hochgeschwindigkeits-Offset, Flexo, Digital)
Verpackung (Form-Fill-Seal, Etikettierung, Kaschierung)
Textilien (Weben, Schlitzen, Veredlung)
Thermoformen & Extrusion
Automobil (Kunststoffpaneele, Scheinwerfer)
Papier & Karton (schwere Substrate)
Vier Modelle: SE-PAC-55-2-C · SE-PAC-55-4-C (5,5 kV) · SE-PAC-80-2-C · SE-PAC-80-4-C (8 kV)
2- oder 4-Ausgang-Versionen — 2 oder 4 AC-Ionisierungsstäbe von einem Gerät versorgen
5,5-kV-Ausgang für SE-ACB-55-Serie und Zubehör — SE-PAC-55-Modelle
8-kV-Ausgang für SE-ACB-80 und SE-ARN-80 — SE-PAC-80-Modelle
220-V-AC-Netzversorgung, 50 Hz — direkte Verbindung mit Standard-Industriestromversorgung
Kurzschlussschutz und Sicherung — schützt Netzteil und angeschlossene Stäbe
Plug-and-Play-HV-Ausgangsanschlüsse — schnelle, werkzeugfreie Verbindung
Frontpanel-Ein/Aus-Schalter und Betriebs-LED
Kompaktes Design — minimiert Schrankraum
Betriebstemperatur 0–60 °C · max. 70 % rF
Angebot anfordern
Datenblatt öffnen

Produktbeschreibung

Das FÖGE SE-PAC ist ein kompaktes, robustes AC-Hochspannungsnetzteil für die stabile, geregelte Hochspannungsversorgung von FÖGE-AC-Antistatikstäben, Düsen und Ionisierungszubehör. In vier Modellen mit zwei Spannungsebenen und zwei Ausgangskonfigurationen erhältlich, ist das SE-PAC die zentrale Energiequelle für jedes FÖGE-AC-Statikbeseitigungssystem. Es wird direkt an eine Standard-220-V-AC-Netzversorgung angeschlossen und wandelt diese in die für die angeschlossenen Ionisierungsgeräte erforderliche geregelte Hochspannung um. Das SE-PAC ist für die einfache Integration in Maschinensteuerschränke und Produktionslinienschaltschränke ausgelegt. Sein kompakter Formfaktor spart Schrankplatz, während der frontpanelseitige Ein/Aus-Schalter und die Betriebs-LED Bedienern die Steuerung und Überwachung auf einen Blick ermöglichen. Ein interner Kurzschlussschutzkreis und eine Sicherung schützen das Netzteil und die angeschlossenen Stäbe. Die Plug-and-Play-HV-Ausgangsanschlüsse passen direkt zu den HV-Steckern aller kompatiblen FÖGE-AC-Stäbe — schnelle, werkzeugfreie Verbindung.

Branchen

Kunststoff & Folie (Bahn- und Plattenproduktion)
Druck & Konvertierung (Hochgeschwindigkeits-Offset, Flexo, Digital)
Verpackung (Form-Fill-Seal, Etikettierung, Kaschierung)
Textilien (Weben, Schlitzen, Veredlung)
Thermoformen & Extrusion
Automobil (Kunststoffpaneele, Scheinwerfer)
Papier & Karton (schwere Substrate)
Vier Modelle: SE-PAC-55-2-C · SE-PAC-55-4-C (5,5 kV) · SE-PAC-80-2-C · SE-PAC-80-4-C (8 kV)
2- oder 4-Ausgang-Versionen — 2 oder 4 AC-Ionisierungsstäbe von einem Gerät versorgen
5,5-kV-Ausgang für SE-ACB-55-Serie und Zubehör — SE-PAC-55-Modelle
8-kV-Ausgang für SE-ACB-80 und SE-ARN-80 — SE-PAC-80-Modelle
220-V-AC-Netzversorgung, 50 Hz — direkte Verbindung mit Standard-Industriestromversorgung
Kurzschlussschutz und Sicherung — schützt Netzteil und angeschlossene Stäbe
Plug-and-Play-HV-Ausgangsanschlüsse — schnelle, werkzeugfreie Verbindung
Frontpanel-Ein/Aus-Schalter und Betriebs-LED
Kompaktes Design — minimiert Schrankraum
Betriebstemperatur 0–60 °C · max. 70 % rF
Angebot anfordern
Datenblatt öffnen
PAC (1)

Funktionsweise

Das SE-PAC wird an eine Standard-220-V-AC-Netzversorgung angeschlossen. Intern wandelt ein robuster Hochspannungstransformator die Netzspannung in die geregelte AC-Hochspannungsausgabe um — 5,5 kV für SE-PAC-55-Modelle, 8 kV für SE-PAC-80-Modelle. Diese geregelte Hochspannung wird über die frontpanelseitigen HV-Ausgangsanschlüsse an die angeschlossenen FÖGE-AC-Antistatikstäbe geliefert. Die an die Emitterspitzen der Stäbe angelegte Hochspannung ionisiert die umgebende Luft und erzeugt die positiven und negativen Ionen, die Aufladungen auf dem Zielmaterial neutralisieren. Der interne Kurzschlussschutzkreis überwacht den Ausgang kontinuierlich und trennt ihn automatisch bei Überstromerkennung.
Angebot anfordern
Datenblatt öffnen

Vorteile und Nutzen

01

Zentralisierte Versorgung für mehrere Stäbe

Ein einziges SE-PAC versorgt bis zu 4 Ionisierungsstäbe — reduziert die Anzahl der Netzteile im Schrank, vereinfacht die Verkabelung und senkt die Systemkosten.

02

Keine zusätzliche Stromaufbereitung

Das SE-PAC wird direkt an eine 220-V-AC-Netzsteckdose angeschlossen und liefert die geregelte HV-Ausgangsspannung — keine externen Transformatoren oder Netzteile erforderlich.

03

Integrierter Schutz

Kurzschlussschutz und Sicherung schützen das Gerät und die angeschlossenen Stäbe gegen Verdrahtungsfehler, Kurzschlüsse und Überlastung.

04

Schnelle Installation und Austausch

Plug-and-Play-HV-Stecker passen direkt zu allen kompatiblen FÖGE-AC-Stäben. Stabwechsel bei der Wartung ohne Werkzeug in Sekunden.

05

Skalierbares Systemdesign

Mit einem 2-Ausgang-Gerät beginnen und bei Systembedarf auf ein 4-Ausgang-Gerät upgraden — oder mehrere SE-PAC-Geräte parallel betreiben.

06

Kompakter Schrankformfaktor

Das kleine Gehäuse passt in Standard-Steuerschränke neben SPS, Antrieben und Relais.

PAC (2)

Hauptmerkmale

Vier Modelle: SE-PAC-55-2-C · SE-PAC-55-4-C (5,5 kV) · SE-PAC-80-2-C · SE-PAC-80-4-C (8 kV)
2- oder 4-Ausgang-Versionen — 2 oder 4 AC-Ionisierungsstäbe von einem Gerät versorgen
5,5-kV-Ausgang für SE-ACB-55-Serie und Zubehör — SE-PAC-55-Modelle
8-kV-Ausgang für SE-ACB-80 und SE-ARN-80 — SE-PAC-80-Modelle
220-V-AC-Netzversorgung, 50 Hz — direkte Verbindung mit Standard-Industriestromversorgung
Kurzschlussschutz und Sicherung — schützt Netzteil und angeschlossene Stäbe
Plug-and-Play-HV-Ausgangsanschlüsse — schnelle, werkzeugfreie Verbindung
Frontpanel-Ein/Aus-Schalter und Betriebs-LED
Kompaktes Design — minimiert Schrankraum
Betriebstemperatur 0–60 °C · max. 70 % rF
Angebot anfordern
Datenblatt öffnen

Welches SE-PAC wählen

Zwei Entscheidungen bestimmen das richtige SE-PAC-Modell: (1) die von Ihren Stäben benötigte Ausgangsspannung und (2) die Anzahl der von einem Gerät zu versorgenden Stäbe:
SE-PAC-55-2-C SE-PAC-55-4-C SE-PAC-80-2-C SE-PAC-80-4-C
Ausgangsspannung 5,5 kV 5,5 kV 8 kV 8 kV
Anzahl Ausgänge 2 4 2 4
Max. Stäbe 2 4 2 4
Kompatible Stäbe SE-ACB-55
SE-ACG
SE-ACIN-55
SE-ACS-55-50		 → SE-ACB-80
SE-ARN-80		 →|
Wählen wenn 1–2 AC-Stäbe mit 5,5 kV 3–4 AC-Stäbe mit 5,5 kV 1–2 AC-Stäbe mit 8 kV 3–4 AC-Stäbe mit 8 kV

Kompatible Stäbe und Geräte

⚠️ Wichtig: Die Spannung des SE-PAC muss mit der Spannungsnennwert der angeschlossenen Stäbe übereinstimmen. Nie einen 5,5-kV-Stab an ein SE-PAC-80 oder einen 8-kV-Stab an ein SE-PAC-55 anschließen — dies führt zu falscher Ionisierungsleistung oder Geräteschäden.
SE-PAC Variante Kompatible FÖGE AC-Stäbe und -Geräte
SE-PAC-55-2-C / SE-PAC-55-4-C (5,5 kV) SE-ACB-55 Kompakter AC-Antistatikstab · SE-ACG Antistatik-Luftpistole
· SE-ACIN-55 AC-Inline-Luftionisator · SE-ACS-55-50 Kompakte Antistatik-Punktdüse
· Alle weiteren FÖGE-5,5-kV-AC-Ionisierungsprodukte
SE-PAC-80-2-C / SE-PAC-80-4-C (8 kV) SE-ACB-80 Hochleistungs-AC-Antistatikstab · SE-ARN-80 Ionisierungsring
· Alle weiteren FÖGE-8-kV-AC-Ionisierungsprodukte

Installationshinweise

Das SE-PAC in einem belüfteten Steuerschrank oder Gehäuse montieren, fernab von starken Wärmequellen. Für Montagelochabmessungen und Freiräume die Maßzeichnung beachten. Die Netzversorgung (220 V AC, 50 Hz) gemäß dem mitgelieferten Schaltplan an die Eingangsklemmen anschließen. Den Versorgungskreis mit einer geeigneten externen Sicherung oder einem Leitungsschutzschalter absichern. Die FÖGE-AC-Stäbe über die mitgelieferten HV-Kabel und Plug-and-Play-Stecker an die HV-Ausgangsanschlüsse anschließen. Die maximale Anzahl der Ausgänge nicht überschreiten — nur so viele Stäbe anschließen, wie das Gerät Ausgänge hat. Gerät mit dem Frontpanel-Schalter einschalten. Die Betriebs-LED leuchtet auf, um zu bestätigen, dass der HV-Ausgang aktiv ist. Bei Aktivierung des Kurzschlussschutzes: ausschalten, alle Stabverbindungen und Kabel auf Schäden prüfen, dann wieder einschalten. Bei anhaltenden Fehlern FÖGE-Service kontaktieren.
Angebot anfordern
Datenblatt öffnen

Haben Sie Fragen zu diesem Produkt?

Name *
Telefonnummer *
E-Mail *
Interessieren Sie sich für mehrere Produkte?
Geben Sie hier die Namen weiterer Produkte ein, an denen Sie interessiert sind:
Bitte schreiben Sie Ihre Fragen zum Produkt auf.

Technische Spezifikationen

Parameter SE-PAC-55-2-C
5,5 kV · 2 Ausgänge		 SE-PAC-55-4-C
5,5 kV · 4 Ausgänge		 SE-PAC-80-2-C
8 kV · 2 Ausgänge		 SE-PAC-80-4-C
8 kV · 4 Ausgänge
Ausgangsspannung 5,5 kV AC 5,5 kV AC 8 kV AC 8 kV AC
Anzahl der Ausgänge 2 4 2 4
Max. Bars / Geräte 2 4 2 4
Netzspannung 220 V AC · 50 Hz 220 V AC · 50 Hz 220 V AC · 50 Hz 220 V AC · 50 Hz
Bedienelemente EIN/AUS-Schalter
Betriebsanzeige (LED)
HV-Ausgangsanschluss(e)
Kurzschlussschutz Ja — interner Transformator · Sicherung
Betriebstemperatur 0 – 60 °C
Max. Luftfeuchtigkeit 70 % rH
EMV-Konformität 2014/30/EU — EMV-Richtlinie
Elektrische Sicherheit 2014/35/EU — Niederspannungsrichtlinie
Kompatible Bars / Geräte SE-ACB-55
SE-ACG
SE-ACIN-55
SE-ACS-55-50
Alle anderen 5,5 kV AC Geräte		 → SE-ACB-80
SE-ARN-80
Alle anderen 8 kV AC Geräte		 →

Häufig gestellte Fragen

Nein. SE-PAC-55-Modelle liefern 5,5 kV und sind nur mit 5,5-kV-Stäben kompatibel. SE-PAC-80-Modelle liefern 8 kV und sind nur mit 8-kV-Stäben kompatibel. Für jede Spannungsebene separate Netzteile verwenden.
Ja. Ein 4-Ausgang-SE-PAC kann 1, 2, 3 oder 4 Stäbe versorgen — ungenutzte Ausgänge bleiben einfach unverbunden.
Nein. Das Maximum sind 2 Stäbe bei 2-Ausgang-Modellen und 4 Stäbe bei 4-Ausgang-Modellen. Für mehr Stäbe zusätzliche SE-PAC-Geräte verwenden.
Der interne Kurzschlussschutz erkennt den Fehler und deaktiviert den HV-Ausgang automatisch. Gerät ausschalten, Fehler beheben, dann wieder einschalten.
Das Standard-SE-PAC ist für 220 V AC, 50 Hz ausgelegt. Für 110-V-AC-Versionen oder 60-Hz-Betrieb bitte FÖGE kontaktieren.
Für DIN-Schienen-Montagehalterungen und installationsspezifische Montageanleitungen bitte FÖGE kontaktieren.
