SE-ACG Antistatik-Luftpistole

Hocheffiziente Statikbeseitigung und Staubentfernung zur Oberflächenreinigung vor Lackierung, Beschichtung und Montage
ACG (2)

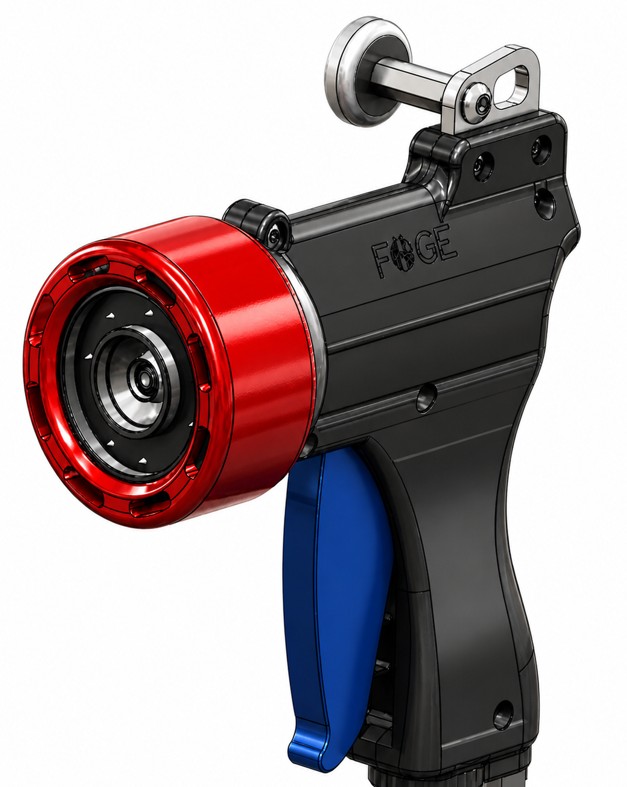

SE-ACG_Accessories2

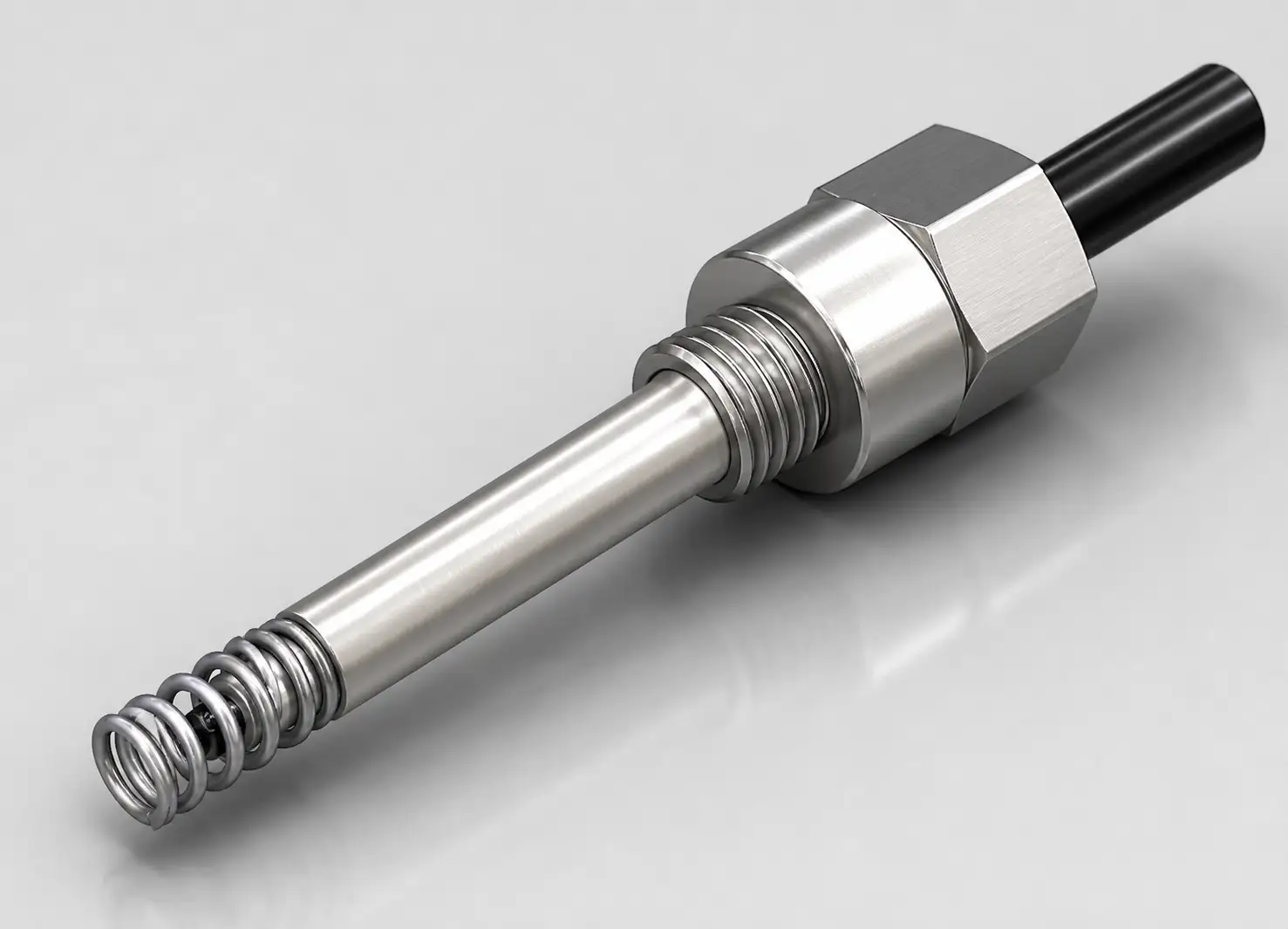

FG-AC-0010

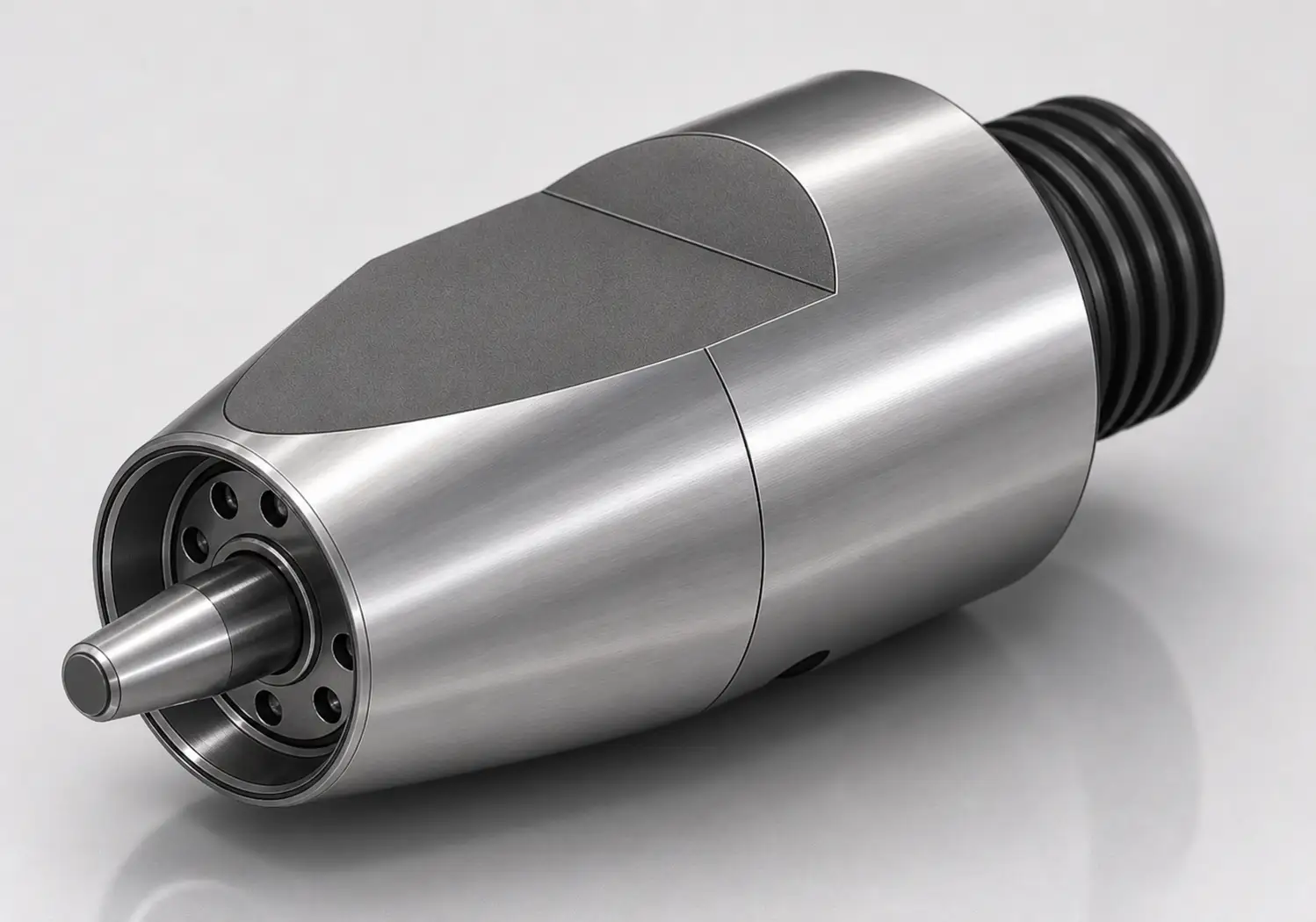

FG-AC-0011

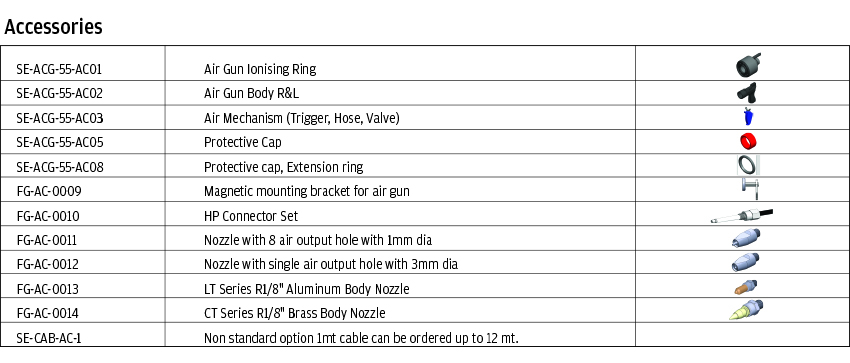

SE-ACG_Accessories1

Produktbeschreibung

Die FÖGE SE-ACG ist eine Hochleistungs-Antistatik-Luftpistole für die präzise Staubentfernung und Neutralisierung elektrostatischer Aufladungen auf nichtleitenden Oberflächen wie Kunststoff, Glas, Folie und lackierten Teilen. Direkt vor kritischen Veredelungsprozessen — Lackierung, Beschichtung, Glasieren, Inspektion oder Montage — eingesetzt, verhindert sie Qualitätsmängel und Produktionsunterbrechungen durch elektrostatisch angezogenen Staub und Partikel. Im Gegensatz zu Standard-Druckluftpistolen, die Staub lediglich umverteilen, kombiniert die SE-ACG ionisierte Luft mit einem starken, gezielten Luftstrom. Die ionisierte Luft bricht die elektrostatische Bindung zwischen Staub und Oberfläche auf und ermöglicht so eine vollständige Entfernung der Verunreinigungen. Sieben asymmetrische Wolfram-Ionisierspitzen liefern eine leistungsstarke, ESD-konforme Ionisierung bis zu 600 mm. Erhältlich in einer Standarddüsen- und einer optionalen Silent Nozzle-Version (77 dB) für lärmempfindliche Umgebungen.

Branchen

Automobil (Karosserieteile, Innenverkleidung, Vorbereitung vor der Lackierung)
Kunststoff & Spritzguss
Elektronik & Halbleiterfertigung
Haushaltsgeräte & Konsumelektronik
Glas- & Optikbranche
Allgemeine Fertigung (Bearbeitung, Montage, Inspektion)
Druck & Verpackung (Oberflächenvorbereitung vor dem Druck)
Integrierter Ionisierer — Statikbeseitigung und Entstaubung in einem kompakten Werkzeug
7 asymmetrische Wolfram-Ionisierspitzen — ESD-konform, hohe Ionisierungsleistung, extrem lange Lebensdauer
5,5 kV AC schockfreie Ionisierung — jederzeit bediensicher
Ionisierungsbereich bis zu 600 mm — wirksam über einen weiten Arbeitsabstand
Integrierter Ionisierer — kein separater Ionisierungsstab erforderlich
Ergonomisches und robustes Design — leicht, für komfortablen Dauerbetrieb von Hand ausgelegt
Optionale Silent Nozzle — reduziert Lärm auf 77 dB bei 30 cm Abstand
Gezielter Luftstrom — bricht die elektrostatische Bindung und entfernt Staub vollständig
Kompatibel mit SE-PAC-55 Netzteilen (2 oder 4 Ausgänge)
Drei Kabellängenoptionen: 3 m (C3), 5 m (C5), 12 m (C12)
Industriegehäuse, schlagfest
Angebot anfordern
Datenblatt öffnen

Produktbeschreibung

Die FÖGE SE-ACG ist eine Hochleistungs-Antistatik-Luftpistole für die präzise Staubentfernung und Neutralisierung elektrostatischer Aufladungen auf nichtleitenden Oberflächen wie Kunststoff, Glas, Folie und lackierten Teilen. Direkt vor kritischen Veredelungsprozessen — Lackierung, Beschichtung, Glasieren, Inspektion oder Montage — eingesetzt, verhindert sie Qualitätsmängel und Produktionsunterbrechungen durch elektrostatisch angezogenen Staub und Partikel. Im Gegensatz zu Standard-Druckluftpistolen, die Staub lediglich umverteilen, kombiniert die SE-ACG ionisierte Luft mit einem starken, gezielten Luftstrom. Die ionisierte Luft bricht die elektrostatische Bindung zwischen Staub und Oberfläche auf und ermöglicht so eine vollständige Entfernung der Verunreinigungen. Sieben asymmetrische Wolfram-Ionisierspitzen liefern eine leistungsstarke, ESD-konforme Ionisierung bis zu 600 mm. Erhältlich in einer Standarddüsen- und einer optionalen Silent Nozzle-Version (77 dB) für lärmempfindliche Umgebungen.

Branchen

Automobil (Karosserieteile, Innenverkleidung, Vorbereitung vor der Lackierung)
Kunststoff & Spritzguss
Elektronik & Halbleiterfertigung
Haushaltsgeräte & Konsumelektronik
Glas- & Optikbranche
Allgemeine Fertigung (Bearbeitung, Montage, Inspektion)
Druck & Verpackung (Oberflächenvorbereitung vor dem Druck)
Integrierter Ionisierer — Statikbeseitigung und Entstaubung in einem kompakten Werkzeug
7 asymmetrische Wolfram-Ionisierspitzen — ESD-konform, hohe Ionisierungsleistung, extrem lange Lebensdauer
5,5 kV AC schockfreie Ionisierung — jederzeit bediensicher
Ionisierungsbereich bis zu 600 mm — wirksam über einen weiten Arbeitsabstand
Integrierter Ionisierer — kein separater Ionisierungsstab erforderlich
Ergonomisches und robustes Design — leicht, für komfortablen Dauerbetrieb von Hand ausgelegt
Optionale Silent Nozzle — reduziert Lärm auf 77 dB bei 30 cm Abstand
Gezielter Luftstrom — bricht die elektrostatische Bindung und entfernt Staub vollständig
Kompatibel mit SE-PAC-55 Netzteilen (2 oder 4 Ausgänge)
Drei Kabellängenoptionen: 3 m (C3), 5 m (C5), 12 m (C12)
Industriegehäuse, schlagfest
Angebot anfordern
Datenblatt öffnen
ACG (2)

Funktionsweise

Die SE-ACG wird über ihr HV-Kabel an ein SE-PAC-55-Wechselstromnetzteil angeschlossen, das 5,5 kV an die 7 asymmetrischen Wolfram-Ionisierspitzen der Pistole liefert. Wenn Druckluft durch die Pistole strömt, passiert sie diese energetisierten Spitzen und wird ionisiert — es entsteht ein ausgewogener Strom aus positiven und negativen Ionen. Dieser ionisierte Luftstrom neutralisiert die Aufladung, die Staub und Partikel auf der Oberfläche festhält. Sobald die Bindung aufgebrochen ist, trägt der Luftstrom die Partikel vollständig von der Oberfläche weg. Das schockfreie Schaltungsdesign begrenzt den Stiftstrom jederzeit auf ein sicheres Niveau.
Angebot anfordern
Datenblatt öffnen

Vorteile und Nutzen

01

Beseitigt die Ursache der Oberflächenkontamination

Standard-Luftpistolen verteilen statisch gebundenen Staub nur um. Die SE-ACG neutralisiert zunächst die Aufladung und entfernt dann das Partikel — für wirklich saubere Oberflächen.

02

Weniger Fehler vor Lackierung und Beschichtung

Saubere, statikfreie Oberflächen vor der Lackierung verhindern Einschlüsse, Kraterbildung und Haftungsfehler — höhere Erstausbeute.

03

Geringere Ausschussrate und Nacharbeit

Oberflächen, die mit der SE-ACG vorbereitet wurden, erfordern weniger manuelle Nacharbeit — kürzere Zykluszeiten, weniger Materialverschwendung.

04

Bediensicherheit und Komfort

Schockfreie 5,5-kV-AC-Ionisierung und die optionale Silent Nozzle (77 dB) schaffen eine sichere und komfortable Arbeitsumgebung.

05

Lange Lebensdauer, geringer Wartungsaufwand

Wolfram-Ionisierspitzen halten deutlich länger als Standard-Stahlspitzen — weniger Austausch, weniger Wartungsausfälle.

06

Ein Werkzeug — zwei Funktionen

Kombiniert Statikbeseitigung und Entstaubung in einem einzigen Gerät — kein separater Ionisierer und Gebläse an der Reinigungsstation notwendig.

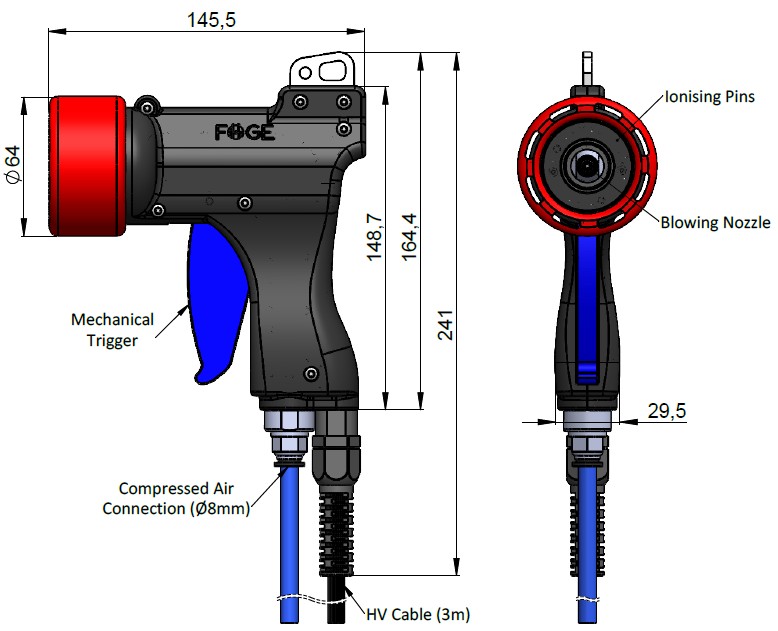

SE-ACG_Dimensions

Hauptmerkmale

Integrierter Ionisierer — Statikbeseitigung und Entstaubung in einem kompakten Werkzeug
7 asymmetrische Wolfram-Ionisierspitzen — ESD-konform, hohe Ionisierungsleistung, extrem lange Lebensdauer
5,5 kV AC schockfreie Ionisierung — jederzeit bediensicher
Ionisierungsbereich bis zu 600 mm — wirksam über einen weiten Arbeitsabstand
Integrierter Ionisierer — kein separater Ionisierungsstab erforderlich
Ergonomisches und robustes Design — leicht, für komfortablen Dauerbetrieb von Hand ausgelegt
Optionale Silent Nozzle — reduziert Lärm auf 77 dB bei 30 cm Abstand
Gezielter Luftstrom — bricht die elektrostatische Bindung und entfernt Staub vollständig
Kompatibel mit SE-PAC-55 Netzteilen (2 oder 4 Ausgänge)
Drei Kabellängenoptionen: 3 m (C3), 5 m (C5), 12 m (C12)
Industriegehäuse, schlagfest
Angebot anfordern
Datenblatt öffnen

Varianten — Standarddüse vs. Silent Nozzle

Der SE-ACG ist in zwei Düsenvarianten erhältlich. Beide liefern die gleiche Ionisierungsleistung — der Unterschied liegt im Luftverbrauch und Geräuschpegel:
SE-ACG-55 Comparison
Parameter SE-ACG-55-SN (Standarddüse) SE-ACG-55-LN (Silent Nozzle)
Produktcode SE-ACG-55-SN-C3 SE-ACG-55-LN-C3
Düsentyp Standarddüse Silent Nozzle
Geräuschpegel Standard 77 dB bei 30 cm Abstand
Luftverbrauch bei 3 bar 230 l/min 130 l/min
Luftverbrauch bei 5 bar 260 l/min 170 l/min
Kabel (Standard) C3 — 3 m HFFR-geschütztes Flexkabel
mit HV-Stecker		 C3 — 3 m HFFR-geschütztes Flexkabel
mit HV-Stecker
Kabeloptionen C5 (5 m) · C12 (12 m) verfügbar C5 (5 m) · C12 (12 m) verfügbar
Ideal für Maximale Reinigungsleistung,
Arbeitsumgebungen
mit normalem Geräuschniveau		 Lärmempfindliche Arbeitsplätze, bei denen
der Bedienkomfort im Vordergrund steht

Anwendungen

SE-ACG Applications
Anwendungen Wo es hilft
Oberflächenreinigung vor Lackierung und Beschichtung Kunststoffteile, Automobilverkleidungen und Industriekomponenten unmittelbar vor der Lack-
oder Pulverbeschichtung von Statik und Staub befreien.
Reinigung nach dem Spritzguss Spritzgussteile beim Verlassen der Presse entstauben und entladen
— Trennmittelrückstände und Partikel vor dem nächsten Prozessschritt entfernen.
Glas- und Optikflächenreinigung Glasscheiben, Linsen und optische Bauteile vor dem Glasieren, Beschichten oder der Inspektion
reinigen.
Elektronik & Leiterplattenhandhabung Flussmittelrückstände, Lötrückstände und Staub von Leiterplatten an Montage- oder
Reparaturstationen entfernen.
Reinigung nach Bearbeitung Metall- oder Kunststoffteile nach Fräsen, Bohren oder Schneiden reinigen
— Späne und Partikel vor der Oberflächenbehandlung entfernen.
Vorbereitung für Montage und Inspektion Teile für die visuelle oder automatisierte Inspektion vorbereiten
— staub- und ladefreie Oberflächen für zuverlässige Prüfergebnisse.
Haushaltsgeräte & Weißware Kunststoffgehäuse und Verkleidungen vor der Montage reinigen
— kosmetische Fehler durch eingeschlossenen Staub verhindern.

Technische Spezifikationen

Produktcode Farbe Abmessungen (mm) Stromverbrauch Wellenlänge Datenblatt
VL-BAL-25-400-R-24-C30
Red
25 x 400
–
621nm
Herunterladen
VL-BAL-25-400-W-24-C30
White
25 x 400
–
6500K
Herunterladen
VL-BAL-25-400-G-24-C30
Green
25 x 400
–
528nm
Herunterladen
VL-BAL-25-400-B-24-C30
Blue
25 x 400
–
470nm
Herunterladen
VL-BAL-25-400-I-24-C30
Infrared
25 x 400
–
940nm
Herunterladen
VL-BAL-25-500-R-24-C30
Red
25 x 400
–
621nm
Herunterladen

Parameter

Spezifikation

  1. Kompatibles Netzteil
    SE-PAC-55-2-C (2 Ausgänge) · SE-PAC-55-4-C (4 Ausgänge)
  2. Ionisationstyp
    5,5 kV Wechselstrom — Stoßfrei — ESD-konform
  3. Ionisierende Nadeln
    7 asymmetrische Wolframstifte – ESD-konform, hohe Ionisierungsleistung, extrem lange Lebensdauer
  4. Polarität
    Wechselstrom-Impulsstrom (ausgeglichene Ionenausbeute)
  5. Ionisationsbereich
    Bis zu 600 mm * (abhängig von Umgebungs- und Luftbedingungen)
  6. Luftanschluss
    ⌀ 8 mm Schlauch — gerader Anschluss
  7. Luftdruck
    Bis zu 5 bar – trockene, gefilterte Luft erforderlich
  8. Betriebstemperatur
    0 – 60 °C
  9. Max. Luftfeuchtigkeit
    70 % rH
  10. Gehäuse
    Industriequalität, schlagfest
  11. EMV-Konformität
    2014/30/EU – EMV-Richtlinie
  12. Elektrische Sicherheit
    2014/35/EU – Niederspannungsrichtlinie
* Die statische Oberflächenladung wurde bei 300 mm Abstand und 5 bar Luftdruck auf unter ±35 V reduziert.

Haben Sie Fragen zu diesem Produkt?

Name *
Telefonnummer *
E-Mail *
Interessieren Sie sich für mehrere Produkte?
Geben Sie hier die Namen weiterer Produkte ein, an denen Sie interessiert sind:
Bitte schreiben Sie Ihre Fragen zum Produkt auf.

Komplettsystem — Was Sie benötigen

SE-ACG-55 Components
Komponente Beschreibung
SE-ACG-55-SN-C3 Antistatik-Luftpistole mit Standarddüse — 3-m-Kabel (C5/C12 auf Anfrage)
SE-ACG-55-LN-C3 Antistatik-Luftpistole mit Silent Nozzle — 3-m-Kabel (C5/C12 auf Anfrage)
SE-PAC-55-2-C Netzteil 2-Ausgang AC-Hochspannungsnetzteil — erforderlich für den Betrieb der SE-ACG
SE-PAC-55-4-C Netzteil 4-Ausgang AC-Hochspannungsnetzteil — versorgt bis zu 4 Einheiten gleichzeitig
Druckluftversorgung Trockene, gefilterte Druckluft — ⌀-8-mm-Schlauch, bis 5 bar
Wartungskit FÖGE Antistatik-Wartungskit — Reinigungswerkzeug und Ersatz-Wolframspitzen

Häufig gestellte Fragen

Eine Standard-Druckluftpistole bläst nur Luft — sie kann elektrostatische Aufladungen nicht neutralisieren, sodass Staub lediglich umverteilt wird. Die SE-ACG ionisiert die Luft, bevor sie die Düse verlässt, neutralisiert zunächst die elektrostatische Bindung und entfernt dann die Partikel physisch. Das Ergebnis ist eine wirklich saubere, statikfreie Oberfläche.
Die SE-ACG benötigt ein externes SE-PAC-55-Hochspannungs-Wechselstromnetzteil — erhältlich als SE-PAC-55-2-C (2 Ausgänge) und SE-PAC-55-4-C (4 Ausgänge). Das Netzteil muss separat bestellt werden.
Die SN-Variante (Standarddüse) liefert ein höheres Luftvolumen — bis zu 230 l/min bei 3 bar. Die LN-Variante (Leisedüse) reduziert den Luftverbrauch auf 130 l/min bei 3 bar und senkt den Geräuschpegel auf 77 dB bei 30 cm — ideal für Arbeitsstationen, an denen der Lärmschutz im Vordergrund steht.
Standardmäßig wird ein 3-m-Kabel (C3) mitgeliefert. Optionen für 5 m (C5) und 12 m (C12) sind für Installationen verfügbar, bei denen das Netzteil weiter von der Arbeitsstation entfernt montiert ist.
