SE-ACA Langreichweiten-AC-Antistatikstab mit Luft

Luftgestützte AC-Ionisierung bis 400 mm — für 3D-Teile, Großspalt-Installationen und anspruchsvolle Hochgeschwindigkeitslinien
ACA
ACA

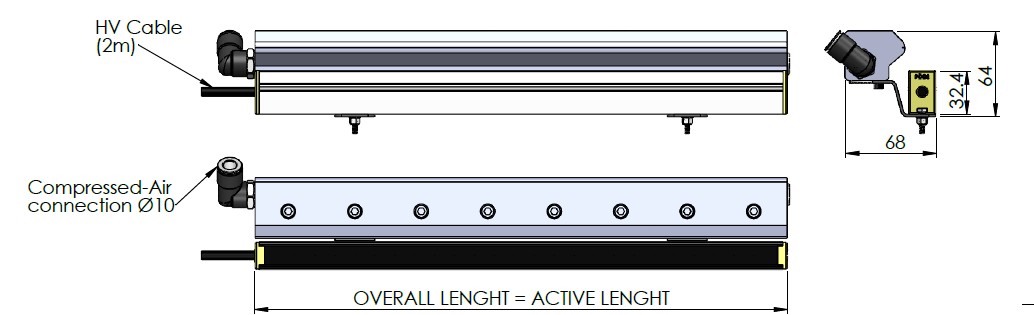

SE-ACA_Dimensions (1)

Produktbeschreibung

Der FÖGE SE-ACA ist ein Langreichweiten-AC-Antistatikstab, der Hochspannungs-AC-Ionisierung mit integrierter Druckluftförderung kombiniert und einen Ionisierungsbereich bis 400 mm erreicht — deutlich weiter als passive AC-Stäbe. Der Stab erzeugt Ionen an seinen Edelstahl-Emitterspitzen genauso wie der SE-ACB-80, nutzt aber einen integrierten Luftkanal, um diese Ionen zur Zieloberfläche zu tragen und so den wirksamen Arbeitsabstand erheblich zu erweitern. Der SE-ACA ist die richtige Wahl, wenn der Stab aufgrund der Maschinengeometrie weit von der Materialoberfläche entfernt montiert werden muss, wenn 3D-förmige Kunststoffteile eine Ioneneinleitung in Vertiefungen und Kavitäten erfordern oder wenn die große Reichweite eines luftgestützten Systems ohne Wechsel zur Pulsed-DC-Technologie benötigt wird. Wie die gesamte SE-ACB-Familie wird der SE-ACA über einen Plug-and-Play-HV-Stecker an ein FÖGE SE-PAC-80-Hochspannungs-Wechselstromnetzteil angeschlossen — bis zu 4 Stäbe können von einem einzigen SE-PAC-80-Gerät versorgt werden. Das schockfreie Design, die Edelstahl-Emitterspitzen, das waschbare Gehäuse und das abgeschirmte HFFR-geschützte Kabel gewährleisten zuverlässigen Langzeitbetrieb. Am Installationsort ist ein Druckluftanschluss erforderlich.

Branchen

Kunststoff (3D-Teile, Spritzgussbauteile, dicke Platten)
Automobil (Paneele, Verkleidungen, Innenraummontage)
Druck & Konvertierung (Hochgeschwindigkeit, Großspalt)
Folie & Flexible Verpackung (Wickeln, Schlitzen, Kaschieren)
Thermoformen & Extrusion
Elektronik (Bauteilhandhabung, Leiterplattenfertigung)
Papier & Karton (Großspalt-Installationen)
Ionisierungsbereich bis 400 mm — mit integrierter Druckluftförderung
AC-Ionisierungstechnologie — kompatibel mit SE-PAC-80-HV-Netzteil
Wirksam bei Liniengeschwindigkeiten bis 500 m/min
Integrierter Luftkanal — trägt Ionen auf Abstand und in 3D-Teilkavitäten
Schockfreier Betrieb — sicher für Bediener
Edelstahl-Emitterspitzen — lange Lebensdauer und Korrosionsbeständigkeit
Waschbares Gehäuse — für staubige und feuchte Umgebungen
Abgeschirmtes HFFR-geschütztes Kabel mit Plug-and-Play-HV-Stecker
Bis zu 4 Stäbe pro SE-PAC-80-Netzteil
Druckluftanschluss am Installationsort erforderlich
Angebot anfordern
Datenblatt öffnen

Produktbeschreibung

Der FÖGE SE-ACA ist ein Langreichweiten-AC-Antistatikstab, der Hochspannungs-AC-Ionisierung mit integrierter Druckluftförderung kombiniert und einen Ionisierungsbereich bis 400 mm erreicht — deutlich weiter als passive AC-Stäbe. Der Stab erzeugt Ionen an seinen Edelstahl-Emitterspitzen genauso wie der SE-ACB-80, nutzt aber einen integrierten Luftkanal, um diese Ionen zur Zieloberfläche zu tragen und so den wirksamen Arbeitsabstand erheblich zu erweitern. Der SE-ACA ist die richtige Wahl, wenn der Stab aufgrund der Maschinengeometrie weit von der Materialoberfläche entfernt montiert werden muss, wenn 3D-förmige Kunststoffteile eine Ioneneinleitung in Vertiefungen und Kavitäten erfordern oder wenn die große Reichweite eines luftgestützten Systems ohne Wechsel zur Pulsed-DC-Technologie benötigt wird. Wie die gesamte SE-ACB-Familie wird der SE-ACA über einen Plug-and-Play-HV-Stecker an ein FÖGE SE-PAC-80-Hochspannungs-Wechselstromnetzteil angeschlossen — bis zu 4 Stäbe können von einem einzigen SE-PAC-80-Gerät versorgt werden. Das schockfreie Design, die Edelstahl-Emitterspitzen, das waschbare Gehäuse und das abgeschirmte HFFR-geschützte Kabel gewährleisten zuverlässigen Langzeitbetrieb. Am Installationsort ist ein Druckluftanschluss erforderlich.

Branchen

Kunststoff (3D-Teile, Spritzgussbauteile, dicke Platten)
Automobil (Paneele, Verkleidungen, Innenraummontage)
Druck & Konvertierung (Hochgeschwindigkeit, Großspalt)
Folie & Flexible Verpackung (Wickeln, Schlitzen, Kaschieren)
Thermoformen & Extrusion
Elektronik (Bauteilhandhabung, Leiterplattenfertigung)
Papier & Karton (Großspalt-Installationen)
Ionisierungsbereich bis 400 mm — mit integrierter Druckluftförderung
AC-Ionisierungstechnologie — kompatibel mit SE-PAC-80-HV-Netzteil
Wirksam bei Liniengeschwindigkeiten bis 500 m/min
Integrierter Luftkanal — trägt Ionen auf Abstand und in 3D-Teilkavitäten
Schockfreier Betrieb — sicher für Bediener
Edelstahl-Emitterspitzen — lange Lebensdauer und Korrosionsbeständigkeit
Waschbares Gehäuse — für staubige und feuchte Umgebungen
Abgeschirmtes HFFR-geschütztes Kabel mit Plug-and-Play-HV-Stecker
Bis zu 4 Stäbe pro SE-PAC-80-Netzteil
Druckluftanschluss am Installationsort erforderlich
Angebot anfordern
Datenblatt öffnen
ACA

Funktionsweise

Der SE-ACA wird an ein SE-PAC-80-Hochspannungs-Wechselstromnetzteil angeschlossen, das 8 kV AC an die Edelstahl-Emitterspitzen anlegt. Die Spannung bewirkt eine intensive Ionisierung der Luft an jeder Spitze und erzeugt eine ausgewogene Wolke aus positiven und negativen Ionen — identisch zum SE-ACB-80. Im Gegensatz zu einem passiven Stab, bei dem Ionen ungestützt zur Zieloberfläche driften müssen, verfügt der SE-ACA über einen integrierten Luftkanal. Druckluft wird in den Stab eingeleitet und über die Ionisierungszone an den Emitterspitzen gelenkt, nimmt die frisch erzeugten Ionen auf und trägt sie mit Geschwindigkeit zur Zieloberfläche. Diese luftgestützte Zuführung erweitert den wirksamen Ionisierungsbereich auf 400 mm und leitet den Ionenstrom gleichzeitig in 3D-Formen, Kavitäten und Vertiefungen, die ein passiver Stab von fester Position aus nicht erreichen kann.
Angebot anfordern
Datenblatt öffnen

Vorteile und Nutzen

01

400 mm Reichweite mit AC-Technologie

Der SE-ACA erreicht 400 mm Ionisierungsbereich mit AC-Technologie — für Ingenieure, die AC-Ionisierungssysteme bevorzugen, ist nun die erweiterte Reichweite verfügbar.

02

Erreicht 3D-Kavitäten und Vertiefungen

Der Druckluftstrom trägt Ionen in vertiefte Bereiche, Kavitäten und Innenflächen von 3D-förmigen Teilen — wo ein passiver Stab von fester Position aus nicht hinreicht.

03

Flexible Installationsgeometrie

400 mm Arbeitsabstand gibt Ingenieuren die Freiheit, den Stab dort zu montieren, wo die Maschinengeometrie es erlaubt.

04

Verbleibt im SE-PAC-Ökosystem

Der SE-ACA nutzt dasselbe SE-PAC-80-Netzteil und HV-Steckersystem wie der SE-ACB-80 — keine neue Leistungsinfrastruktur bei bereits installierten SE-PAC-80-Geräten.

05

Bediensicherheit

Schockfreies Design und HFFR-geschütztes Kabel gewährleisten sicheren Betrieb.

06

Skalierbare Abdeckung

Bis zu 4 SE-ACA-Stäbe pro SE-PAC-80-Netzteil — breite Maschinen ohne zusätzliche Netzteile abdecken.

ACA

Hauptmerkmale

Ionisierungsbereich bis 400 mm — mit integrierter Druckluftförderung
AC-Ionisierungstechnologie — kompatibel mit SE-PAC-80-HV-Netzteil
Wirksam bei Liniengeschwindigkeiten bis 500 m/min
Integrierter Luftkanal — trägt Ionen auf Abstand und in 3D-Teilkavitäten
Schockfreier Betrieb — sicher für Bediener
Edelstahl-Emitterspitzen — lange Lebensdauer und Korrosionsbeständigkeit
Waschbares Gehäuse — für staubige und feuchte Umgebungen
Abgeschirmtes HFFR-geschütztes Kabel mit Plug-and-Play-HV-Stecker
Bis zu 4 Stäbe pro SE-PAC-80-Netzteil
Druckluftanschluss am Installationsort erforderlich
Angebot anfordern
Datenblatt öffnen

Welches Produkt wählen — SE-ACA, SE-ACB-80 oder SE-DCA-110

Alle drei Produkte erreichen Langreichweiten-Statikbeseitigung, verwenden aber unterschiedliche Technologien. Die folgende Tabelle hilft bei der Auswahl:
SE-ACA (dieses Produkt) SE-ACB-80 SE-DCA-110
Technologie AC + Druckluft Passives AC Gepulste Gleichspannung + Druckluft
Ionisationsreichweite Bis zu 400 mm Bis zu 250 mm Bis zu 1000 mm
Stromversorgung SE-PAC-80 HV-Netzteil SE-PAC-80 HV-Netzteil 24 V DC (SE-PSU-24-C-M12)
Druckluft erforderlich Ja Nein Ja
Erreichbarkeit von 3D-Teilen Ja — die Luft transportiert
die Ionen in Vertiefungen		 Eingeschränkt Ja — die Luft transportiert die Ionen in Vertiefungen
Ideal für AC-Systeme mit größerer
Reichweite und 3D-Abdeckung
— bis zu 400 mm		 AC-Systeme mit passiver Ionisation
über große Distanz bis zu 250 mm,
keine Druckluft erforderlich		 Maximale Reichweite bis zu 1000 mm, 24-V-DC-Installation,
kein HV-Netzteil erforderlich

Anwendungen

Anwendungen Wie es hilft
3D-Kunststoffteile & Spritzgussbauteile Ionen in Kavitäten, Vertiefungen und Innenflächen von Spritzgussteilen einbringen
— wo ein passiver Stab auf Abstand von fester Position aus nicht hinreicht.
Großspalt-Maschineninstallationen Stab in Abständen bis 400 mm von der Materialoberfläche montieren
— ideal bei Maschinengeometrien, die eine enge Montage verhindern.
Spritzgusskavitäten-Eintrittsbereiche Ionisierte Luft direkt in den Kavitäteneintritt leiten
— Aufladungen auf Teilen beim Auswerfen neutralisieren.
Hochgeschwindigkeits-Folien- & Bahnlinien Statik auf Folien, Papierbahnen und Aluminiumfolie bei bis 500 m/min neutralisieren
— auf Großabstand zur Materialbahn.
Automobil-Innenraumkunststoffe Statik auf großformatigen Paneelen, Verkleidungen und Armaturenbrettern vor Lackierung oder Endmontage beseitigen
— bei den großen Arbeitsabständen typischer Automobillinien.
Breitbahn-Konvertierung Volle Breite von Großformat-Bahnen bei hoher Geschwindigkeit abdecken
— Ionen über volle Materialbreite von fester Stabposition aus einbringen.

Technische Spezifikationen

Produktcode Farbe Abmessungen (mm) Stromverbrauch Wellenlänge Datenblatt
VL-BAL-25-400-R-24-C30
Red
25 x 400
–
621nm
Herunterladen
VL-BAL-25-400-W-24-C30
White
25 x 400
–
6500K
Herunterladen
VL-BAL-25-400-G-24-C30
Green
25 x 400
–
528nm
Herunterladen
VL-BAL-25-400-B-24-C30
Blue
25 x 400
–
470nm
Herunterladen
VL-BAL-25-400-I-24-C30
Infrared
25 x 400
–
940nm
Herunterladen
VL-BAL-25-500-R-24-C30
Red
25 x 400
–
621nm
Herunterladen

Parameter

Spezifikation

  1. Produktcode
    SE-ACA-xxxx (Länge in mm, z. B. SE-ACA-0600 = 600 mm)
  2. Kompatibles Netzteil
    SE-PAC-80-2-C (2 Ausgänge) · SE-PAC-80-4-C (4 Ausgänge)
  3. Ionisationsart
    Hochspannung Wechselstrom – stoßfrei
  4. Ionisationsspannung
    8 kV *
  5. Ionisationsreichweite
    Bis zu 400 mm (mit Druckluft) **
  6. Maximale Liniengeschwindigkeit
    500 m/min
  7. Druckluft erforderlich
    Ja – erforderlich für den vollen Ionisierungsbereich *
  8. Bestelllänge
    Für verfügbare Längen wenden Sie sich bitte an FÖGE. *
  9. Material der Emissionsspitzen
    Wolfram — extrem lange Lebensdauer
  10. Polarität
    Wechselstrom
  11. Sicherheit
    Stoßfreies Design
  12. Gehäuse
    Waschbar, industrietauglich
  13. Kabel
    Geschirmtes, HFFR-geschütztes Kabel mit HV-Plug-and-Play-Stecker
  14. Bars per Power Unit
    Bis zu 4 Balken pro SE-PAC-80-Netzteil
  15. EMV-Konformität
    2014/30/EU — EMV-Richtlinie
  16. Elektrische Sicherheit
    2014/35/EU — Niederspannungsrichtlinie
* Mit * markierte Parameter sind aus dem Produktfamilienkontext abgeleitet und müssen vor der Veröffentlichung anhand des offiziellen SE-ACA-Datenblatts bestätigt werden. Ionisierungsbereich gemessen bei Standardbedingungen (20 °C, 50 % rF, mit Druckluft).

Haben Sie Fragen zu diesem Produkt?

Name *
Telefonnummer *
E-Mail *
Interessieren Sie sich für mehrere Produkte?
Geben Sie hier die Namen weiterer Produkte ein, an denen Sie interessiert sind:
Bitte schreiben Sie Ihre Fragen zum Produkt auf.

Komplettsystem — Was Sie benötigen

Komponente Beschreibung
SE-ACA Stab (Länge angeben) Langreichweiten-Ionisierungsstab mit integriertem Luftkanal — in gewünschter Länge bestellen
SE-PAC-80-2-C Netzteil 2-Ausgang-AC-HV-Netzteil — erforderlich · versorgt bis zu 2 SE-ACA-Stäbe
SE-PAC-80-4-C Netzteil 4-Ausgang-AC-HV-Netzteil — erforderlich · versorgt bis zu 4 SE-ACA-Stäbe
Druckluftversorgung Am Installationsort erforderlich — saubere, trockene Druckluft · FÖGE für empfohlenen Druck kontaktieren
Druckluftschlauch / Armaturen Zur Verbindung der Druckluftversorgung mit dem Lufteinlass des Stabes
Montagehalterungen (optional) Standard- und kundenspezifische Halterungen — Kontakt FÖGE

Häufig gestellte Fragen

Beide verwenden 8-kV-AC-Ionisierung mit SE-PAC-80, aber der SE-ACB-80 ist ein passiver Stab (keine Luft) mit 250 mm Reichweite. Der SE-ACA fügt einen integrierten Luftkanal hinzu, der Ionen auf 400 mm trägt und in 3D-Kavitäten einleitet. SE-ACA wählen, wenn Druckluft verfügbar ist und erweiterte Reichweite oder 3D-Abdeckung benötigt wird. SE-ACB-80 wählen, wenn keine Luft verfügbar ist oder 250 mm ausreichen.
Der SE-ACA verwendet AC-Technologie und benötigt ein SE-PAC-80-HV-Netzteil. Der SE-DCA-110 verwendet Pulsed-DC-Technologie aus 24 V DC ohne HV-Netzteil und erreicht bis 1000 mm. SE-ACA wählen für AC-Infrastruktur; SE-DCA-110 für maximale Reichweite oder einfache 24-V-DC-Installation.
FÖGE für spezifische Druckluft- und Durchflussmengeanforderungen kontaktieren. Saubere, trockene Druckluft wird empfohlen — Feuchtigkeit oder Ölkontamination im Druckluftnetz kann die Ionisierungsleistung beeinträchtigen.
Nein. Der SE-ACA benötigt das SE-PAC-80 (8-kV-Ausgang). Das SE-PAC-55 mit 5,5 kV ist nicht kompatibel.
Der SE-ACA ist für den Betrieb mit Druckluft ausgelegt — ohne Luft funktioniert er als passiver AC-Stab, erreicht aber nicht den spezifizierten 400-mm-Bereich. Für Installationen ohne Druckluft ist der SE-ACB-80 (passiv, bis 250 mm) die empfohlene Alternative.
