SE-ACB-55 Kompakter AC-Antistatikstab – 5,5 kV

Hochgeschwindigkeits-Statikbeseitigung im kompakten Format für industrielle Produktionslinien
ACB
ACB

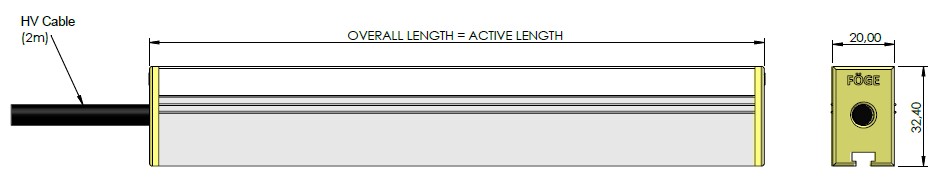

SE-ACB-55_Dimensions

Produktbeschreibung

Der FÖGE SE-ACB-55 ist ein kompakter, wirtschaftlicher AC-Antistatikstab, der speziell für Hochgeschwindigkeits-Industrieproduktionslinien entwickelt wurde, die eine zuverlässige Neutralisierung elektrostatischer Aufladungen auf engem Einbauraum erfordern. In Kombination mit einem externen SE-PAC-Wechselstrom-Hochspannungsnetzteil erzeugt er bei 5,5 kV ein kontinuierliches Feld aus positiven und negativen Ionen, die statische Elektrizität auf Materialien wie Kunststofffolie, Papier, Folie und Textilien neutralisieren. Das robuste, waschbare Gehäuse und die schockfreien Emitterspitzen aus Edelstahl machen ihn zu einer zuverlässigen Dauerlösung für den kontinuierlichen Betrieb in anspruchsvollen Produktionsumgebungen. Der Plug-and-Play-HV-Stecker ermöglicht schnelle Installation und Austausch ohne Werkzeug, und das abgeschirmte HFFR-geschützte Kabel gewährleistet sowohl Brandsicherheit als auch EMI-Resistenz.

Branchen

Kunststoff & Flexible Verpackung
Druck & Konvertierung
Textilien & Vliesstoffe
Lebensmittel- & Getränkeverpackung
Pharmazie & Medizinprodukte
Etiketten & Klebebänder
Kompaktes OEM-Stabdesign — geeignet für platzbeschränkte Maschineninstallationen
5,5 kV AC-Ionisierungsspannung — zuverlässige Statikbeseitigung in Standardproduktionsumgebungen
Ionisierungsbereich bis 100 mm
Wirksam bei Liniengeschwindigkeiten bis 500 m/min
Schockfreier Betrieb — Stiftstrom < 100 µA, bediensicher
Emitterspitzen aus Edelstahl — lange Lebensdauer und Korrosionsbeständigkeit
Waschbares Gehäuse — leicht zu reinigen, geeignet für staubige und feuchte Umgebungen
Abgeschirmtes HFFR-geschütztes Kabel — flammhemmend und EMI-resistent
Plug-and-Play-HV-Stecker — schnelle, werkzeugfreie Installation und Demontage
Bis zu 4 Stäbe an einem SE-PAC-Netzteil betreibbar
Bestellbar in jeder Länge von 100 mm bis 4500 mm
Optionale Kabellängen von 1 m bis 12 m (SE-CAB-AC-1)
Angebot anfordern
Datenblatt öffnen

Produktbeschreibung

Der FÖGE SE-ACB-55 ist ein kompakter, wirtschaftlicher AC-Antistatikstab, der speziell für Hochgeschwindigkeits-Industrieproduktionslinien entwickelt wurde, die eine zuverlässige Neutralisierung elektrostatischer Aufladungen auf engem Einbauraum erfordern. In Kombination mit einem externen SE-PAC-Wechselstrom-Hochspannungsnetzteil erzeugt er bei 5,5 kV ein kontinuierliches Feld aus positiven und negativen Ionen, die statische Elektrizität auf Materialien wie Kunststofffolie, Papier, Folie und Textilien neutralisieren. Das robuste, waschbare Gehäuse und die schockfreien Emitterspitzen aus Edelstahl machen ihn zu einer zuverlässigen Dauerlösung für den kontinuierlichen Betrieb in anspruchsvollen Produktionsumgebungen. Der Plug-and-Play-HV-Stecker ermöglicht schnelle Installation und Austausch ohne Werkzeug, und das abgeschirmte HFFR-geschützte Kabel gewährleistet sowohl Brandsicherheit als auch EMI-Resistenz.

Branchen

Kunststoff & Flexible Verpackung
Druck & Konvertierung
Textilien & Vliesstoffe
Lebensmittel- & Getränkeverpackung
Pharmazie & Medizinprodukte
Etiketten & Klebebänder
Kompaktes OEM-Stabdesign — geeignet für platzbeschränkte Maschineninstallationen
5,5 kV AC-Ionisierungsspannung — zuverlässige Statikbeseitigung in Standardproduktionsumgebungen
Ionisierungsbereich bis 100 mm
Wirksam bei Liniengeschwindigkeiten bis 500 m/min
Schockfreier Betrieb — Stiftstrom < 100 µA, bediensicher
Emitterspitzen aus Edelstahl — lange Lebensdauer und Korrosionsbeständigkeit
Waschbares Gehäuse — leicht zu reinigen, geeignet für staubige und feuchte Umgebungen
Abgeschirmtes HFFR-geschütztes Kabel — flammhemmend und EMI-resistent
Plug-and-Play-HV-Stecker — schnelle, werkzeugfreie Installation und Demontage
Bis zu 4 Stäbe an einem SE-PAC-Netzteil betreibbar
Bestellbar in jeder Länge von 100 mm bis 4500 mm
Optionale Kabellängen von 1 m bis 12 m (SE-CAB-AC-1)
Angebot anfordern
Datenblatt öffnen
ACB

Funktionsweise

Der SE-ACB-55 wird an ein SE-PAC-55-Hochspannungs-Wechselstromnetzteil angeschlossen, das 5,5 kV an die Edelstahl-Emitterspitzen des Stabes liefert. Das Wechselspannungssignal ionisiert die Luft rund um die Spitzen und erzeugt ein ausgewogenes Gemisch aus positiven und negativen Ionen. Wenn geladenes Material in einem Abstand von 25–100 mm am Stab vorbeiläuft, werden diese Ionen von der entgegengesetzt geladenen Oberfläche angezogen und neutralisieren die Aufladung auf ein sicheres, nahezu null-Niveau. Das schockfreie Schaltungsdesign begrenzt den Stiftstrom jederzeit auf unter 100 µA — für volle Bediensicherheit ohne Einbußen bei der Ionisierungsleistung.
Angebot anfordern
Datenblatt öffnen

Vorteile und Nutzen

01

Weniger Produktfehler

Die Beseitigung elektrostatischer Aufladungen verhindert Staubanziehung und Beschichtungs- oder Druckfehler — höhere Ausbeute, weniger Nacharbeit.

02

Gleichbleibende Qualität

Zuverlässige Ionisierung bei bis zu 500 m/min hält Hochgeschwindigkeitslinien ohne Prozessunterbrechungen sauber.

03

Schnelle Installation

Der Plug-and-Play-HV-Stecker ermöglicht Stabwechsel in wenigen Minuten — minimiert Ausfallzeiten bei Wartung oder Rüstwechsel.

04

Geringer Wartungsaufwand

Waschbares Gehäuse und langlebige Edelstahlstifte reduzieren Serviceintervalle und Betriebskosten.

05

Bediensicherheit

Schockfreies Design und HFFR-geschütztes Kabel gewährleisten sicheren Betrieb, auch wenn Personal nahe am Stab arbeitet.

06

Skalierbare Abdeckung

Bis zu 4 Stäbe an einem SE-PAC-Netzteil anschließen, um größere Maschinenbreiten ohne zusätzliche Netzteile abzudecken.

07

Flexible Bestellung

Erhältlich in jeder Länge von 100 mm bis 4500 mm sowie optionalen Kabellängen bis 12 m.

ACB

Hauptmerkmale

Kompaktes OEM-Stabdesign — geeignet für platzbeschränkte Maschineninstallationen
5,5 kV AC-Ionisierungsspannung — zuverlässige Statikbeseitigung in Standardproduktionsumgebungen
Ionisierungsbereich bis 100 mm
Wirksam bei Liniengeschwindigkeiten bis 500 m/min
Schockfreier Betrieb — Stiftstrom < 100 µA, bediensicher
Emitterspitzen aus Edelstahl — lange Lebensdauer und Korrosionsbeständigkeit
Waschbares Gehäuse — leicht zu reinigen, geeignet für staubige und feuchte Umgebungen
Abgeschirmtes HFFR-geschütztes Kabel — flammhemmend und EMI-resistent
Plug-and-Play-HV-Stecker — schnelle, werkzeugfreie Installation und Demontage
Bis zu 4 Stäbe an einem SE-PAC-Netzteil betreibbar
Bestellbar in jeder Länge von 100 mm bis 4500 mm
Optionale Kabellängen von 1 m bis 12 m (SE-CAB-AC-1)
Angebot anfordern
Datenblatt öffnen

Anwendungen

Anwendungen Wie es hilft
Kunststofffolien- und Plattenproduktion Statik beim Auf- und Abwickeln sowie Schneiden von PE-, PP-, PET- und anderen Kunststofffolien neutralisieren
— Staubanziehung und Folienverklebung verhindern.
Flexible Verpackung Folienfehllagen, Verklebungen und Versiegelungsfehler auf VFFS- und HFFS-Verpackungsmaschinen verhindern.
Papier- und Kartonverarbeitung Bogenwellung, Stau und Aufladung in Druck-, Kaschier- und Konvertierungslinien beseitigen.
Etikettiemaschinen Etikettiergenauigkeit verbessern und Etikettverklebung bei hohen Produktionsgeschwindigkeiten verhindern.
Druck (Flexo, Offset) Statik von Bedruckstoffen vor dem Druck entfernen — Tintenausbreitung, -verschmierung und Punktgewinn verhindern.
Textillinien Statik beim Weben, Schneiden, Längsschneiden und Bedrucken von Synthese- und Naturfaserstoffen kontrollieren.
Konvertierungsmaschinen Saubere Schnitte, präzises Aufwickeln und gleichmäßige Spannungssteuerung auf Schlitz- und Umspulanlagen sicherstellen.

Technische Spezifikationen

Produktcode Farbe Abmessungen (mm) Stromverbrauch Wellenlänge Datenblatt
VL-BAL-25-400-R-24-C30
Red
25 x 400
–
621nm
Herunterladen
VL-BAL-25-400-W-24-C30
White
25 x 400
–
6500K
Herunterladen
VL-BAL-25-400-G-24-C30
Green
25 x 400
–
528nm
Herunterladen
VL-BAL-25-400-B-24-C30
Blue
25 x 400
–
470nm
Herunterladen
VL-BAL-25-400-I-24-C30
Infrared
25 x 400
–
940nm
Herunterladen
VL-BAL-25-500-R-24-C30
Red
25 x 400
–
621nm
Herunterladen

Parameter

Spezifikation

  1. Produktcode
    SE-ACB-55-xxxx (Länge in mm wird dem Code hinzugefügt, z. B. SE-ACB-55-0300)
  2. Kompatibles Netzteil
    SE-PAC-55-2-C (2 Ausgänge) · SE-PAC-55-4-C (4 Ausgänge)
  3. Ionisationstyp
    Hochspannung Wechselstrom – stoßfrei
  4. Ionisationsspannung
    5.5 kV
  5. Ionisationsbereich
    25 – 100 mm *
  6. Max. Liniengeschwindigkeit
    500 m/min
  7. Bestelllänge
    100 – 4500 mm (Sonderlängen auf Anfrage erhältlich)
  8. Pin-Strom (Sicherheit)
    < 100 µA (stoßfrei – sicher für die Bediener)
  9. Emitter Pin Material
    Edelstahl (lange Lebensdauer)
  10. Polarität
    Wechselstrom AC
  11. Betriebstemperatur
    0 – 60 °C
  12. Maximale Luftfeuchtigkeit
    70 % rH
  13. Standardkabel
    C2 – 2 m HFFR-geschütztes Flexkabel mit HV-Stecker
  14. Optionales Kabel
    SE-CAB-AC-1 — Nicht standardmäßiges Kabel 1 m, bestellbar bis zu 12 m
  15. Gehäuse
    Waschbares, robustes Gehäuse in Industriequalität
  16. EMV-Konformität
    2014/30/EU – EMV-Richtlinie
  17. Elektrische Sicherheit
    2014/35/EU – Niederspannungsrichtlinie
  18. Balken pro Leistungseinheit
    Bis zu 4 Balken pro SE-PAC-Netzteil
* Die Ionisierungsreichweite wurde unter Standardbedingungen (20 °C, 50 % rH) gemessen. Die tatsächliche Reichweite kann je nach Luftfeuchtigkeit, Temperatur und Liniengeschwindigkeit abweichen.

Haben Sie Fragen zu diesem Produkt?

Name *
Telefonnummer *
E-Mail *
Interessieren Sie sich für mehrere Produkte?
Geben Sie hier die Namen weiterer Produkte ein, an denen Sie interessiert sind:
Bitte schreiben Sie Ihre Fragen zum Produkt auf.

Komplettsystem — Was Sie benötigen

Komponenten Beschreibung
SE-ACB-55 Antistatikstab Haupt-Ionisierungsstab — in gewünschter Länge bestellen (100 – 4500 mm)
SE-PAC-55-2-C Netzteil 2-Ausgang AC-Hochspannungsnetzteil — versorgt bis zu 2 SE-ACB-55-Stäbe
SE-PAC-55-4-C Netzteil 4-Ausgang AC-Hochspannungsnetzteil — versorgt bis zu 4 SE-ACB-55-Stäbe
Montagehalterungen (optional) Standard- und kundenspezifische Halterungen erhältlich — Kontakt FÖGE
Verlängerungskabel (optional) SE-CAB-AC-1: Sonderkabel von 1 m bis 12 m für flexible Installation
Wartungskit FÖGE Antistatik-Wartungskit — Reinigungswerkzeug und Ersatz-Emitterspitzen

Häufig gestellte Fragen

Der SE-ACB-55 benötigt ein externes SE-PAC-55 AC-Hochspannungsnetzteil, erhältlich als SE-PAC-55-2-C (2 Ausgänge, bis zu 2 Stäbe) und SE-PAC-55-4-C (4 Ausgänge, bis zu 4 Stäbe). Das Netzteil ist nicht im Lieferumfang des Stabes enthalten und muss separat bestellt werden.
Der SE-ACB-55 neutralisiert Aufladungen wirksam in einem Abstand von 25 bis 100 mm. Die effektive Reichweite kann je nach Temperatur, Luftfeuchtigkeit und Liniengeschwindigkeit variieren. Für Abstände über 100 mm empfehlen wir den SE-ACB-80 (8 kV).
Der Stab ist wirksam bei allen nichtleitenden Materialien, die Aufladungen ansammeln — einschließlich PE, PP, PET und BOPP-Kunststofffolien, Papier, Karton, Textilien, Gummi und Verbundwerkstoffen.
Ja. Der SE-ACB-55 ist in jeder Länge von 100 mm bis 4500 mm bestellbar. Der Stab sollte mindestens die gesamte Breite des zu neutralisierenden Materials überspannen.
Ja. Das optionale Kabel SE-CAB-AC-1 ist in Sonderlängen von 1 m bis 12 m erhältlich — ideal für Installationen, bei denen das Netzteil weiter vom Stab entfernt montiert ist.
Ja. Das Gehäuse ist vollständig waschbar. Regelmäßiges Reinigen der Emitterspitzen wird empfohlen. Das FÖGE Antistatik-Wartungskit enthält alle erforderlichen Werkzeuge und Materialien.
