SE-SGB-30 Elektrostatischer Aufladestab

30-kV-DC-gesteuertes elektrostatisches Aufladen für präzises Folien- und Bahn-Pinning — Holzlaminierung, Folienverarbeitung, Solarmodul-Produktion und mehr
SGB
SGB
SE-SGB_Accessories
SE-SGB_Accessories1
SE-SGB_Applications
SE-SGB_Applications1
SE-SGB_Applications2
SE-SGB_Dimensions

Produktbeschreibung

Der FÖGE SE-SGB-30 ist ein Hochspannungs-DC-Aufladestab für einen grundlegend anderen Zweck als alle anderen FÖGE-Produkte: Anstatt Statik zu beseitigen, erzeugt und depositiert er bewusst eine kontrollierte elektrostatische Aufladung auf nichtleitenden Materialien wie Folien, Schichten und Flachmaterialien. Mit bis zu 30 kV DC — gespeist vom FÖGE SE-GEN-30N-AC-Hochspannungsgenerator — erzeugt der SE-SGB-30 ein gleichmäßiges elektrostatisches Feld über seine gesamte Länge und depositiert die Aufladung gleichmäßig über die Materialbreite. Das Ergebnis ist eine starke, kontrollierte elektrostatische Anziehungskraft zwischen der aufgeladenen Folie und der darunter liegenden geerdeten Oberfläche — ein Verfahren, das als elektrostatisches Pinning bezeichnet wird. Der SE-SGB-30 verwendet Wolfram-Emitter für den Dauerbetrieb bei Hochspannung, in einem vollständig gekapselten, kompakten Industriegehäuse mit schockfreiem, funkenfreiem Design. Die gleichmäßige Feldverteilung entlang des Stabes gewährleistet eine konsistente Pinning-Kraft über die gesamte Materialbreite — verhindert Folienverschub, Fehllage, Faltenbildung und Positionsfehler. Der Pinning-Effekt ist vollständig temporär und reversibel.

Branchen

Holz & Möbel (Folienauflage auf MDF, Spanplatten und Massivholzpaneelen) •
Solarmodul-Fertigung (Einkapselungs- und Rückseitenfolie-Pinning)
Folien & Flexible Verpackung (Wickeln, Überwickeln, Stretch- und Schrumpffolien-Positionierung) •
Druck & Konvertierung (Substrat-Pinning auf Flachbettdruckern, Stanzstationen)
Thermoformen & Laminieren (Folien-/Schicht-Positionierung vor Pressen- oder Formschluss)
Automobil (Schutzfolien- und Maskierungsfolien-Applikation)
Technische Folien & Klebeband (Präzisionspositionierung technischer Laminate)
Bis zu 30 kV DC — leistungsstarkes, kontrolliertes elektrostatisches Feld für starkes, zuverlässiges Pinning
Elektrostatisches Pinning — hält Folien und Flachmaterialien durch elektrostatische Anziehung präzise in Position
Gleichmäßige Felderzeugung — konsistente Pinning-Kraft über die gesamte Materialbreite
Wolfram-Emitter — für kontinuierlichen Hochspannungs-Langzeitbetrieb ausgelegt
Vollständig gekapseltes kompaktes Design — schockfrei, funkenfrei, sicher für Industrieumgebungen
Temporär und reversibel — kein Klebstoffrückstand, keine mechanische Lösekraft erforderlich
Keine Druckluft erforderlich — rein elektrostatisch
Kompatibel mit SE-GEN-30N-AC-Generator
Angebot anfordern
Datenblatt öffnen

Produktbeschreibung

Der FÖGE SE-SGB-30 ist ein Hochspannungs-DC-Aufladestab für einen grundlegend anderen Zweck als alle anderen FÖGE-Produkte: Anstatt Statik zu beseitigen, erzeugt und depositiert er bewusst eine kontrollierte elektrostatische Aufladung auf nichtleitenden Materialien wie Folien, Schichten und Flachmaterialien. Mit bis zu 30 kV DC — gespeist vom FÖGE SE-GEN-30N-AC-Hochspannungsgenerator — erzeugt der SE-SGB-30 ein gleichmäßiges elektrostatisches Feld über seine gesamte Länge und depositiert die Aufladung gleichmäßig über die Materialbreite. Das Ergebnis ist eine starke, kontrollierte elektrostatische Anziehungskraft zwischen der aufgeladenen Folie und der darunter liegenden geerdeten Oberfläche — ein Verfahren, das als elektrostatisches Pinning bezeichnet wird. Der SE-SGB-30 verwendet Wolfram-Emitter für den Dauerbetrieb bei Hochspannung, in einem vollständig gekapselten, kompakten Industriegehäuse mit schockfreiem, funkenfreiem Design. Die gleichmäßige Feldverteilung entlang des Stabes gewährleistet eine konsistente Pinning-Kraft über die gesamte Materialbreite — verhindert Folienverschub, Fehllage, Faltenbildung und Positionsfehler. Der Pinning-Effekt ist vollständig temporär und reversibel.

Branchen

Holz & Möbel (Folienauflage auf MDF, Spanplatten und Massivholzpaneelen) •
Solarmodul-Fertigung (Einkapselungs- und Rückseitenfolie-Pinning)
Folien & Flexible Verpackung (Wickeln, Überwickeln, Stretch- und Schrumpffolien-Positionierung) •
Druck & Konvertierung (Substrat-Pinning auf Flachbettdruckern, Stanzstationen)
Thermoformen & Laminieren (Folien-/Schicht-Positionierung vor Pressen- oder Formschluss)
Automobil (Schutzfolien- und Maskierungsfolien-Applikation)
Technische Folien & Klebeband (Präzisionspositionierung technischer Laminate)
Bis zu 30 kV DC — leistungsstarkes, kontrolliertes elektrostatisches Feld für starkes, zuverlässiges Pinning
Elektrostatisches Pinning — hält Folien und Flachmaterialien durch elektrostatische Anziehung präzise in Position
Gleichmäßige Felderzeugung — konsistente Pinning-Kraft über die gesamte Materialbreite
Wolfram-Emitter — für kontinuierlichen Hochspannungs-Langzeitbetrieb ausgelegt
Vollständig gekapseltes kompaktes Design — schockfrei, funkenfrei, sicher für Industrieumgebungen
Temporär und reversibel — kein Klebstoffrückstand, keine mechanische Lösekraft erforderlich
Keine Druckluft erforderlich — rein elektrostatisch
Kompatibel mit SE-GEN-30N-AC-Generator
Angebot anfordern
Datenblatt öffnen
SGB

Was ist elektrostatisches Pinning?

Wenn der SE-SGB-30 aktiviert und über einer nichtleitenden Folie positioniert wird, depositiert er gleichmäßig DC-Ladung auf der Oberfläche der Folie. Diese Ladung erzeugt eine elektrostatische Anziehungskraft zwischen der Folie und der darunter liegenden geerdeten Oberfläche — drückt die Folie flach und hält sie präzise in Position. Die Anziehungskraft ist stark genug, um ein Verschieben, Gleiten, Falten oder Abheben der Folie bei nachfolgenden Operationen wie Pressen, Schneiden, Laminieren oder Umwickeln zu verhindern. Wenn das elektrische Feld entfernt wird, dissipiert die Ladung und die Folie lässt sich rückstandsfrei ablösen.
Angebot anfordern
Datenblatt öffnen

Vorteile und Nutzen

01

Keine Klemmen, kein Klebstoff, kein Vakuum

Elektrostatisches Pinning hält Materialien ohne mechanische Klemmen, Klebstoffschicht oder Vakuumsystem — eliminiert Klemmenabdrücke auf empfindlichen Folienoberflächen.

02

Präzise Positionierung über die gesamte Breite

Das gleichmäßige Feld des SE-SGB-30 pinnt die Folie gleichmäßig über die gesamte Breite — verhindert differenzielles Dehnen, Faltenbildung und Kantenabheben.

03

Saubere Ablösung — kein Rückstand

Wenn das Feld entfernt wird, löst sich die Folie sauber. Kein Klebstoffrückstand, keine Markierung.

04

Schnell und reversibel

Pinning und Lösung erfolgen sofort — kompatibel mit Hochgeschwindigkeits-Produktionsprozessen.

05

Weniger Ausschuss

Eliminierung von Folien-Fehllage und Faltenbildung vor dem Pressen oder Laminieren verhindert Defekte.

06

Keine Druckluftinfrastruktur

Keine Luftleitungen, keine Vakuumpumpe und kein Kompressor erforderlich.

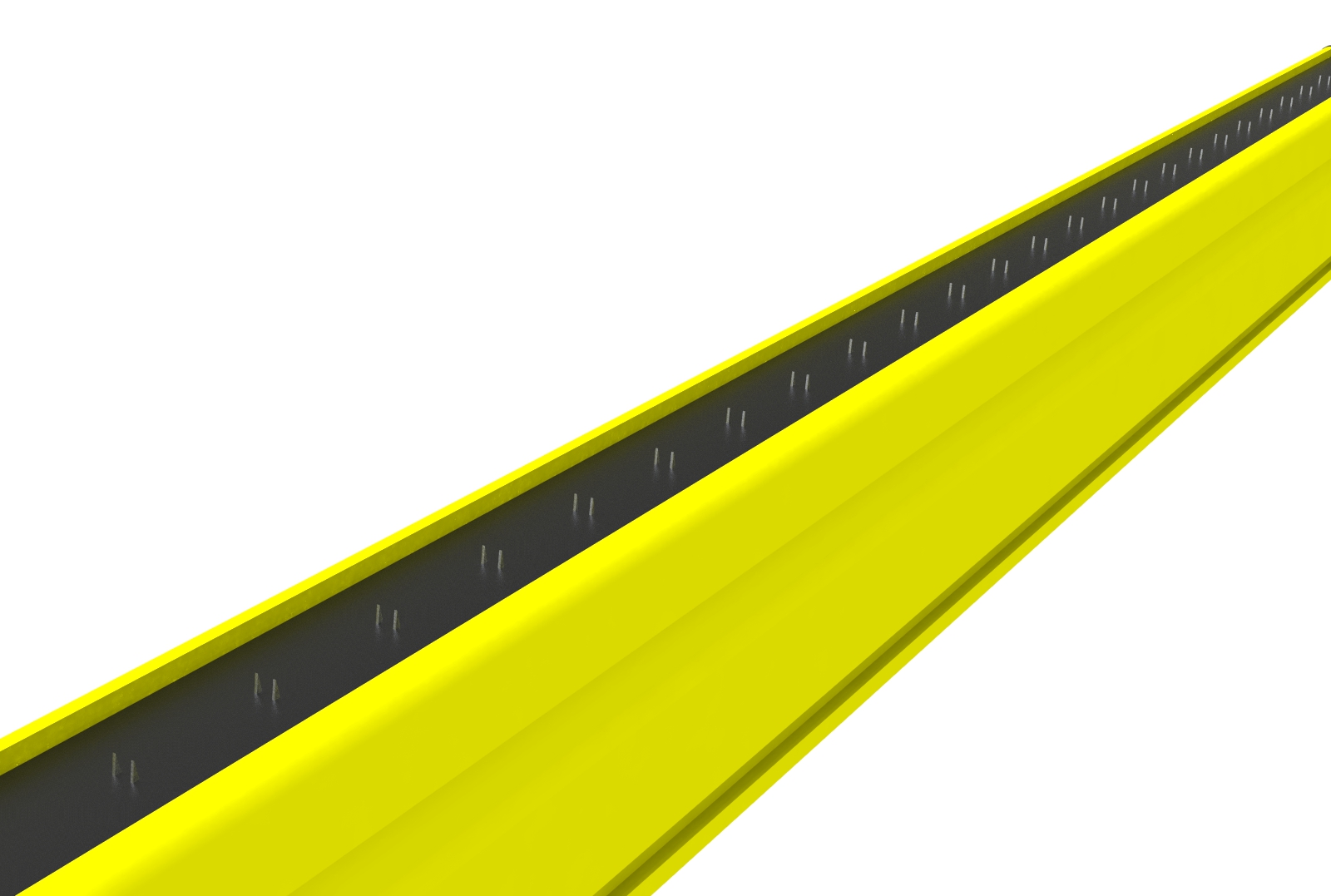

SE-SGB-30-500-C2_Product2

Hauptmerkmale

Bis zu 30 kV DC — leistungsstarkes, kontrolliertes elektrostatisches Feld für starkes, zuverlässiges Pinning
Elektrostatisches Pinning — hält Folien und Flachmaterialien durch elektrostatische Anziehung präzise in Position
Gleichmäßige Felderzeugung — konsistente Pinning-Kraft über die gesamte Materialbreite
Wolfram-Emitter — für kontinuierlichen Hochspannungs-Langzeitbetrieb ausgelegt
Vollständig gekapseltes kompaktes Design — schockfrei, funkenfrei, sicher für Industrieumgebungen
Temporär und reversibel — kein Klebstoffrückstand, keine mechanische Lösekraft erforderlich
Keine Druckluft erforderlich — rein elektrostatisch
Kompatibel mit SE-GEN-30N-AC-Generator
Angebot anfordern
Datenblatt öffnen

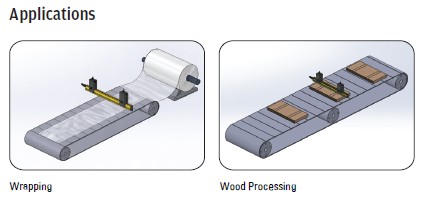

Anwendungen nach Branche

Anwendungen Wo es hilft
Holzindustrie — Folienauflage bei Laminierung Dekorfolien oder Melaminfilme müssen präzise auf Holzplatten oder MDF-Platten positioniert werden,
bevor sie in die Laminationspresse einlaufen. Der SE-SGB-30 pinnt die Folie elektrostatisch auf die
Plattenoberfläche und hält sie flach und ausgerichtet über die gesamte Plattenbreite
— ohne mechanische Klemmen, die die empfindliche Folienoberfläche beschädigen würden.
Folien- & Verpackungsindustrie — Wickelanwendungen Bei Schrumpfwickel-, Stretchwickel- und Überwickelanwendungen muss die Folie präzise um das
Produkt positioniert werden. Elektrostatisches Pinning hält die Folie in Kontakt mit der
Produktoberfläche und verhindert Abheben, Verschieben oder Faltenbildung vor dem Siegeln
oder Wärmeschrumpfen.
Solarmodul-Produktion — Einkapselungs- und Rückseitenfolie Bei der Solarmodul-Montage müssen Einkapselungsfolien (EVA) und Rückseitenfolien präzise auf
dem Zellarrangement positioniert und bis zur Laminierung flach gehalten werden.
Jede Folienbewegung verursacht Zell-Fehllage oder Delaminierungsfehler. Der SE-SGB-30 pinnt die
Folienschicht sofort nach dem Auflegen in Position.
Druck & Konvertierung — Substrat-Pinning Bei Großformatdruck und Etiketten-Konvertierung müssen flexible Substrate flach und präzise auf
dem Druckbett oder der Stanzstation gehalten werden. Elektrostatisches Pinning hält das Substrat
gegen die Auflagefläche und verhindert Kantenabheben oder Verschieben beim Druckvorgang.
Thermoformen & Laminieren — Positionierung Vor dem Thermoformen oder Heißlaminieren muss eine Folie flach und präzise über der Form oder
dem Substrat positioniert werden. Elektrostatisches Pinning hält die Folie in Position, bis die Presse
oder Form schließt.
Automobil & Technische Folien Schutzfolien, Maskierungsfolien und technische Laminate auf Automobilpaneelen, Glas und
Verbundkomponenten müssen präzise positioniert werden. Elektrostatisches Pinning verhindert
Abheben an Kanten oder Verschieben bei der Walzenapplikation.

Funktionsweise

Der SE-SGB-30 ist an den SE-GEN-30N-AC-Hochspannungs-DC-Generator angeschlossen, der bis zu 30 kV DC an die Wolfram-Emitterspitzen des Stabes liefert. Die Hochspannung bewirkt eine intensive Ionisierung der Luft um jede Spitze — im Gegensatz zu einem Antistatikstab, der ausgewogene positive und negative Ionen erzeugt, erzeugt der SE-SGB-30 überwiegend Ionen einer Polarität. Diese unipolaren Ionen werden auf die Oberfläche der nichtleitenden Folie oder des Flachmaterials depositiert und bauen eine kontrollierte Oberflächenladung auf. Die geladene Folie erfährt eine starke elektrostatische Anziehungskraft gegenüber jeder geerdeten Oberfläche, die mit ihrer Unterseite in Kontakt steht. Bei 30 kV ist die Pinning-Kraft ausreichend, um Folienbewegungen bei Hochgeschwindigkeits-Industrieprozessen zu verhindern. Das vollständig gekapselte Gehäuse und das schockfreie Schaltungsdesign stellen sicher, dass das 30-kV-Feld sicher auf das Material gerichtet wird.
Angebot anfordern
Datenblatt öffnen

Technische Spezifikationen

Produktcode Farbe Abmessungen (mm) Stromverbrauch Wellenlänge Datenblatt
VL-BAL-25-400-R-24-C30
Red
25 x 400
–
621nm
Herunterladen
VL-BAL-25-400-W-24-C30
White
25 x 400
–
6500K
Herunterladen
VL-BAL-25-400-G-24-C30
Green
25 x 400
–
528nm
Herunterladen
VL-BAL-25-400-B-24-C30
Blue
25 x 400
–
470nm
Herunterladen
VL-BAL-25-400-I-24-C30
Infrared
25 x 400
–
940nm
Herunterladen
VL-BAL-25-500-R-24-C30
Red
25 x 400
–
621nm
Herunterladen

Parameter

Spezifikation

  1. Produktcode
    SE-SGB-30 · SE-SGB-30 Serie (Längenvarianten auf Anfrage bei FÖGE)
  2. Funktion
    Elektrostatische Aufladung – erzeugt und deponiert kontrollierte statische Ladung auf Materialien (KEIN Antistatik-/Antistatik-Produkt)
  3. Ausgangsspannung
    Bis zu 30 kV DC
  4. Polarität
    DC – einpolig (positiv oder negativ, wie angegeben) *
  5. Erforderlicher Generator
    SE-GEN-30N-AC (FÖGE 30 kV DC Generator — separat erhältlich, erforderlich)
  6. Emittertyp
    Wolfram-Emitter – ausgelegt für den Langzeitbetrieb mit Hochspannung
  7. Ausführung
    Vollständig gekapselt – schockfrei, funkenfrei und für Industrieumgebungen ausgelegt
  8. Ladeeffekt
    Gleichmäßiges elektrostatisches Feld – verteilt die Ladung gleichmäßig über die Materialbreite
  9. Anwendung
    Elektrostatische Fixierung – Halten von Folien und Plattenmaterialien in präziser Position durch elektrostatische Anziehung an das darunterliegende Substrat
  10. EMV / Sicherheit
    Bitte dem offiziellen Datenblatt SE-SGB-30 entnehmen *
  11. Bestelllänge
    Für verfügbare Längen wenden Sie sich bitte an FÖGE. *
* Mit * markierte Parameter müssen aus dem offiziellen SE-SGB-30- und SE-GEN-30N-AC-Datenblatt und der Installationsanleitung bestätigt werden. Pinning-Kraft hängt von Spannung, Materialeigenschaften und Umgebungsbedingungen ab.

Haben Sie Fragen zu diesem Produkt?

Name *
Telefonnummer *
E-Mail *
Interessieren Sie sich für mehrere Produkte?
Geben Sie hier die Namen weiterer Produkte ein, an denen Sie interessiert sind:
Bitte schreiben Sie Ihre Fragen zum Produkt auf.

Komplettsystem — Was Sie benötigen

Komponente Beschreibung
SE-SGB-30 Stab (Länge angeben) Aufladestab — Länge beim Bestellen angeben. Der Stab sollte die volle Materialbreite überbrücken.
SE-GEN-30N-AC Generator FÖGE 30-kV-DC-Hochspannungsgenerator — erforderlich. Separat erhältlich.

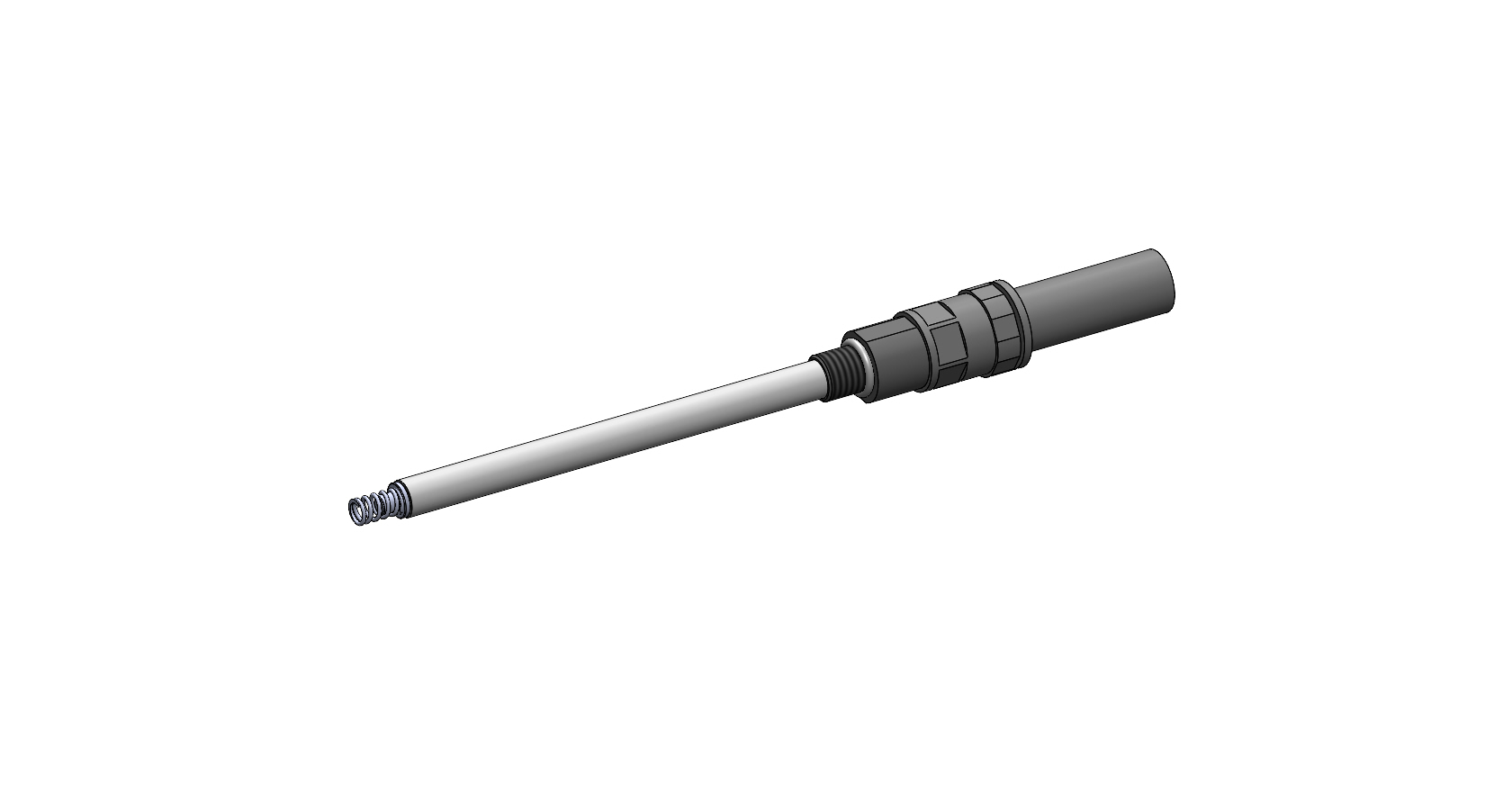

HV-Verbindungskabel Hochspannungskabel zwischen SE-GEN-30N-AC und SE-SGB-30 — Länge angeben
Erdung des Substrats Die Substratoberfläche unter der Folie muss geerdet sein. FÖGE für Erdungsanforderungen kontaktieren.
Montagehalterungen Zur Positionierung des Stabes im richtigen Abstand über dem Material — FÖGE kontaktieren

Häufig gestellte Fragen

Statikbeseitigung (die Funktion der meisten FÖGE-Produkte) entfernt unerwünschte Statik. Elektrostatisches Pinning ist das Gegenteil — es bringt kontrolliert Ladung auf eine nichtleitende Folie auf, um elektrostatische Anziehungskraft zum darunter liegenden Substrat zu erzeugen. Der SE-SGB-30 ist das einzige FÖGE-Produkt, das Statik erzeugt; alle anderen beseitigen sie.
Nein. Elektrostatisches Pinning verwendet nur elektrische Ladung — kein Klebstoff, keine Beschichtung, kein physischer Kontakt mit der Folienoberfläche. Die Ladung dissipiert und die Folie lässt sich rückstandsfrei ablösen.
Der SE-SGB-30 benötigt den FÖGE SE-GEN-30N-AC 30-kV-DC-Hochspannungsgenerator. Separat erhältlich — bei FÖGE bestellen.
Ja. Das Substrat unter der Folie muss korrekt geerdet sein. FÖGE für spezifische Erdungsanforderungen kontaktieren.
Für nichtleitende Materialien — Kunststofffolien (PE, PP, PET, PVC, EVA), Dekorfolien, papierbasierte Folien und die meisten Flexverpackungsmaterialien. Für leitfähige Materialien nicht geeignet. FÖGE mit spezifischem Material kontaktieren.
