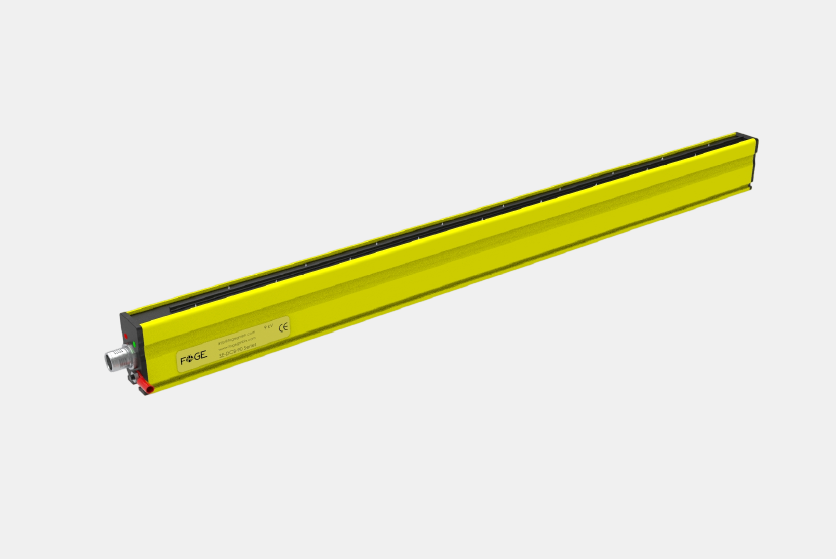

SE-DCB-110 Pulsed-DC-Antistatikstab — 11 kV

Langreichweiten-Statikbeseitigung bis 600 mm — 11 kV Pulsed DC, 24-V-DC-Versorgung, kein HV-Transformator
SE-DCB-90:110
SE-DCB-90:110
SE-DCL-110_Dimensions (1)
SE-DCB-110_Applications

Produktbeschreibung

Der FÖGE SE-DCB-110 ist ein kompakter, leistungsstarker 11-kV-Pulsed-DC-Antistatikstab für Langreichweiten-Statikbeseitigung in anspruchsvollen industriellen Umgebungen. Direkt aus einer 24-V-DC-Versorgung betrieben (SE-PSU-24-C-M12, separat erhältlich), erzeugt er seine 11-kV-Ionisierungsspannung intern — ohne externe Hochspannungstransformatoren, HV-Verkabelung und zugehörige Sicherheitsbereiche. Mit einem Ionisierungsbereich bis 600 mm reicht der SE-DCB-110 deutlich weiter als Standard-Kurzreichweiten-Stäbe und ist die richtige Wahl für Folienwickel- und Abwickelanlagen, Etikettier- und Konvertierungslinien, Spritzgusskavitäten-Eintrittsbereiche, Roboterarm-Installationen und alle Anwendungen, bei denen der Stab weit von der Zieloberfläche entfernt montiert werden muss. Der SE-DCB-110 verwendet ausgewogene wechselnde Pulsed-DC-Ionisierung — kontinuierlicher Wechsel zwischen positiver und negativer Ionenproduktion für schnelle, vollständige Neutralisierung beider Ladungsarten. Schockfreie Wolfram-Emitterspitzen liefern gleichmäßige Ionenproduktion mit langer Lebensdauer und minimalem Wartungsaufwand. Eine integrierte LED-Anzeige zeigt sofort den Betriebsstatus, und ein M12-5-Pin-Industriestecker sorgt für zuverlässige Verbindung. Der Stab kann in jeder Länge von 300 mm bis 4500 mm bestellt werden.

Branchen

Kunststoff & Folie (Wickeln, Extrusion, Konvertierung)
Druck & Konvertierung
Verpackung (Etikettierung, Kaschierung, Schlitzen)
Pharmazie & Medizintechnik
Elektronik & ESD-empfindliche Montage
Automobil (Kunststoffbauteile, großformatige Paneele)
Robotik & Industrieautomation
11-kV-Pulsed-DC-Ionisierung — intern aus 24 V DC erzeugt; kein externer HV-Transformator oder HV-Verkabelung erforderlich
Ionisierungsbereich bis 600 mm — für Langreichweitenanwendungen, wo Standardstäbe nicht ausreichen
Bestellbar in jeder Länge von 300 mm bis 4500 mm
24-V-DC-Versorgung — einfache, sichere Installation; Anschluss an SE-PSU-24-C-M12-Adapter (separat erhältlich)
Kein Druckluftanschluss erforderlich — passiver Ionisierungsstab
Schockfreies Design — Wolfram-Emitterspitzen, sicher für Bediener
Ausgewogenes wechselndes Pulsed DC — schnelle, vollständige Neutralisierung positiver und negativer Ladungen
Integrierte LED-Statusanzeige — Strom und Betriebsstatus auf einen Blick
M12-5-Pin-Industriestecker — robuste, zuverlässige Verbindung; Kabel separat bestellen
Industriell ausgeführtes, stoßfestes Gehäuse — geeignet für Dauerbetrieb
Angebot anfordern
Datenblatt öffnen

Produktbeschreibung

Der FÖGE SE-DCB-110 ist ein kompakter, leistungsstarker 11-kV-Pulsed-DC-Antistatikstab für Langreichweiten-Statikbeseitigung in anspruchsvollen industriellen Umgebungen. Direkt aus einer 24-V-DC-Versorgung betrieben (SE-PSU-24-C-M12, separat erhältlich), erzeugt er seine 11-kV-Ionisierungsspannung intern — ohne externe Hochspannungstransformatoren, HV-Verkabelung und zugehörige Sicherheitsbereiche. Mit einem Ionisierungsbereich bis 600 mm reicht der SE-DCB-110 deutlich weiter als Standard-Kurzreichweiten-Stäbe und ist die richtige Wahl für Folienwickel- und Abwickelanlagen, Etikettier- und Konvertierungslinien, Spritzgusskavitäten-Eintrittsbereiche, Roboterarm-Installationen und alle Anwendungen, bei denen der Stab weit von der Zieloberfläche entfernt montiert werden muss. Der SE-DCB-110 verwendet ausgewogene wechselnde Pulsed-DC-Ionisierung — kontinuierlicher Wechsel zwischen positiver und negativer Ionenproduktion für schnelle, vollständige Neutralisierung beider Ladungsarten. Schockfreie Wolfram-Emitterspitzen liefern gleichmäßige Ionenproduktion mit langer Lebensdauer und minimalem Wartungsaufwand. Eine integrierte LED-Anzeige zeigt sofort den Betriebsstatus, und ein M12-5-Pin-Industriestecker sorgt für zuverlässige Verbindung. Der Stab kann in jeder Länge von 300 mm bis 4500 mm bestellt werden.

Branchen

Kunststoff & Folie (Wickeln, Extrusion, Konvertierung)
Druck & Konvertierung
Verpackung (Etikettierung, Kaschierung, Schlitzen)
Pharmazie & Medizintechnik
Elektronik & ESD-empfindliche Montage
Automobil (Kunststoffbauteile, großformatige Paneele)
Robotik & Industrieautomation
11-kV-Pulsed-DC-Ionisierung — intern aus 24 V DC erzeugt; kein externer HV-Transformator oder HV-Verkabelung erforderlich
Ionisierungsbereich bis 600 mm — für Langreichweitenanwendungen, wo Standardstäbe nicht ausreichen
Bestellbar in jeder Länge von 300 mm bis 4500 mm
24-V-DC-Versorgung — einfache, sichere Installation; Anschluss an SE-PSU-24-C-M12-Adapter (separat erhältlich)
Kein Druckluftanschluss erforderlich — passiver Ionisierungsstab
Schockfreies Design — Wolfram-Emitterspitzen, sicher für Bediener
Ausgewogenes wechselndes Pulsed DC — schnelle, vollständige Neutralisierung positiver und negativer Ladungen
Integrierte LED-Statusanzeige — Strom und Betriebsstatus auf einen Blick
M12-5-Pin-Industriestecker — robuste, zuverlässige Verbindung; Kabel separat bestellen
Industriell ausgeführtes, stoßfestes Gehäuse — geeignet für Dauerbetrieb
Angebot anfordern
Datenblatt öffnen
SE-DCB-90:110

Funktionsweise

Der SE-DCB-110 wird über ein M12-Kabel an eine 24-V-DC-Versorgung angeschlossen. Der interne Pulsed-DC-Hochspannungsschaltkreis wandelt die 24-V-Eingangsspannung in 11 kV um und legt diese an die Wolfram-Emitterspitzen an. Die erhöhte Spannung bewirkt eine intensive Ionisierung der Umgebungsluft an jeder Spitze und erzeugt eine dichte Wolke aus positiven und negativen Ionen. Der Schaltkreis wechselt kontinuierlich zwischen positiven und negativen Hochspannungsimpulsen — ausgewogene Ionenproduktion, die beide Ladungsarten auf der Zieloberfläche neutralisiert. Die höhere 11-kV-Spannung erzeugt ein dichteres, energiereicheres Ionenfeld, das weiter reicht als Niederspannungsstäbe und eine wirksame Statikbeseitigung bis 600 mm ermöglicht.
Angebot anfordern
Datenblatt öffnen

Vorteile und Nutzen

01

600 mm Langreichweiten-Ionisierung ohne HV

Der SE-DCB-110 erreicht 600 mm Ionisierungsbereich über seinen internen 11-kV-Ausgang — ohne HV-Transformatoren, Kabelführung und Sicherheitsbereiche.

02

Keine HV-Infrastruktur

Die 11-kV-Ausgangsspannung wird intern aus 24 V DC erzeugt. Der Installationsaufwand entspricht jedem anderen 24-V-Industriegerät.

03

Kein Druckluftanschluss

Im Gegensatz zu druckluftgestützten Stäben wie dem SE-DCA-110 erreicht der SE-DCB-110 600 mm ohne Druckluft — geringere Installationskosten und -komplexität.

04

Schnelle, ausgewogene Statikbeseitigung

Der wechselnde Pulsed-DC-Schaltkreis neutralisiert positive und negative Ladungen gleichzeitig und verhindert erneutes Aufbauen.

05

Einfache OEM-Integration und Nachrüstung

Kompaktes 24-V-DC-Format, Standard-M12-Stecker und breite Längenauswahl (300–4500 mm) erleichtern die Integration in neue und bestehende Maschinen.

06

Geringer Wartungsaufwand

Wolfram-Emitterspitzen mit extrem langer Lebensdauer, keine Druckluftkomponenten und versiegeltes Gehäuse.

SE-DCB-90:110

Hauptmerkmale

11-kV-Pulsed-DC-Ionisierung — intern aus 24 V DC erzeugt; kein externer HV-Transformator oder HV-Verkabelung erforderlich
Ionisierungsbereich bis 600 mm — für Langreichweitenanwendungen, wo Standardstäbe nicht ausreichen
Bestellbar in jeder Länge von 300 mm bis 4500 mm
24-V-DC-Versorgung — einfache, sichere Installation; Anschluss an SE-PSU-24-C-M12-Adapter (separat erhältlich)
Kein Druckluftanschluss erforderlich — passiver Ionisierungsstab
Schockfreies Design — Wolfram-Emitterspitzen, sicher für Bediener
Ausgewogenes wechselndes Pulsed DC — schnelle, vollständige Neutralisierung positiver und negativer Ladungen
Integrierte LED-Statusanzeige — Strom und Betriebsstatus auf einen Blick
M12-5-Pin-Industriestecker — robuste, zuverlässige Verbindung; Kabel separat bestellen
Industriell ausgeführtes, stoßfestes Gehäuse — geeignet für Dauerbetrieb
Angebot anfordern
Datenblatt öffnen

Welches Produkt wählen — SE-DCB-110, SE-DCB-90 oder SE-DCA-110

Alle drei Produkte werden von 24 V DC betrieben und benötigen kein externes HV-Netzteil. Die folgende Tabelle hilft bei der Auswahl:
Vergleich SE-DCB-110 (dieses Produkt) SE-DCB-90 SE-DCA-110
Spannung 11 kV Pulsed DC 9 kV Pulsed DC 11 kV Pulsed DC + Druckluft
Reichweite Bis 600 mm Bis 300 mm Bis 1000 mm
Druckluft benötigt Nein Nein Ja — min. 2 bar
Kategorie Langreichweite Kurzreichweite Langreichweite
Längenbereich 300 – 4500 mm 200 – 4500 mm 300 – 2000 mm
Am besten für Folienwickeln, Etikettierung, Konvertierung, Robotik
- große Reichweite ohne Luft		 Förderer, Behälter, Druck
- mittlere Reichweite ohne Luft		 Wickeln, Formen, Förderer
- maximale Reichweite mit Druckluft

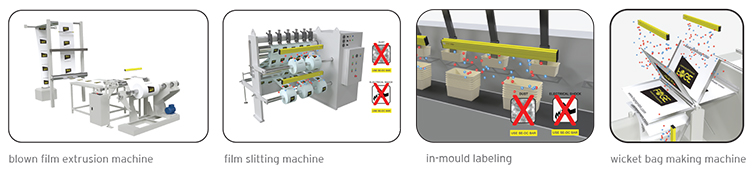

Anwendungen

Anwendungen Wo es hilft
Folienwickel- & Abwickelanlagen Statik auf Kunststofffolien und Bahnen beim Wickeln und Abwickeln in Abständen bis 600 mm neutralisieren
— bei Installationsgeometrien, die einen großen Abstand zwischen Stab und Folie erfordern.
Etikettier- & Kaschierlinien Statik auf Etiketten, Folien und Substraten vor und während Kaschierung und Etikettierung beseitigen
— Fehllage, Haftungsfehler und Kontamination verhindern.
Konvertierungslinien Statik auf Papier-, Folien-, Aluminiumfolie- und Kartonbahnen beim Schlitzen, Umspulen und Konvertieren kontrollieren.
Spritzgusskavitäten-Eintrittsbereiche Stab am Kavitäteneingang positionieren, um Aufladungen auf Kunststoffteilen beim Auswerfen zu neutralisieren.
Roboterarm-Installationen An Roboterarmen oder festen Rahmen in automatisierten Handhabungszellen montieren
— Langreichweiten-Ionisierung auf Teile in wechselnden Positionen.
Digitaldruck- & Schlitzsysteme Statik auf Substraten vor und während Digitaldruck und Schlitzen kontrollieren.

Technische Spezifikationen

Produktcode Farbe Abmessungen (mm) Stromverbrauch Wellenlänge Datenblatt
VL-BAL-25-400-R-24-C30
Red
25 x 400
–
621nm
Herunterladen
VL-BAL-25-400-W-24-C30
White
25 x 400
–
6500K
Herunterladen
VL-BAL-25-400-G-24-C30
Green
25 x 400
–
528nm
Herunterladen
VL-BAL-25-400-B-24-C30
Blue
25 x 400
–
470nm
Herunterladen
VL-BAL-25-400-I-24-C30
Infrared
25 x 400
–
940nm
Herunterladen
VL-BAL-25-500-R-24-C30
Red
25 x 400
–
621nm
Herunterladen

Parameter

Spezifikation

  1. Produktcode
    SE-DCB-110-xxxx (Länge in mm, z. B. SE-DCB-110-0600 = 600 mm)
  2. Netzteil (separat erhältlich)
    SE-PSU-24-C-M12 (220 V AC bis 24 V DC)
  3. Ionisationstyp
    Gepulster DC – stoßfrei
  4. Ionisationsausgangsspannung
    11 kV gepulster DC
  5. Betriebsspannung
    24 V DC (21 – 28 V) · 0,5 A max.
  6. Ionisierungsbereich
    Bis zu 600 mm *
  7. Bestelllänge
    300 – 4500 mm (Sonderlängen auf Anfrage)
  8. Emitter-Pin-Material
    Wolfram – extrem lange Lebensdauer
  9. Polarität
    Wechselstrom-Impulsstrom – ausgeglichene Ionenausbeute
  10. Anschluss
    M12, 5-polig (Kabel separat bestellen)
  11. Statusanzeige
    Integrierte LED – Betriebs- und Energiestatus
  12. Betriebstemperatur
    0 – 50 °C
  13. Maximale Luftfeuchtigkeit
    70 % rH
  14. Gehäuse
    Industriequalität, schlagfest
  15. EMV-Konformität
    2014/30/EU – EMV-Richtlinie
  16. Elektrische Sicherheit
    2014/35/EU – Niederspannungsrichtlinie
* Ionisierungsbereich gemessen unter Standardbedingungen (20 °C, 50 % rF). Die effektive Reichweite kann je nach Umgebungsfeuchte, Temperatur und Liniengeschwindigkeit variieren.

Haben Sie Fragen zu diesem Produkt?

Name *
Telefonnummer *
E-Mail *
Interessieren Sie sich für mehrere Produkte?
Geben Sie hier die Namen weiterer Produkte ein, an denen Sie interessiert sind:
Bitte schreiben Sie Ihre Fragen zum Produkt auf.

Komplettsystem — Was Sie benötigen

Komponenten Beschreibung
SE-DCB-110 Stab (Länge angeben) Ionisierungsstab — in gewünschter Länge bestellen (300–4500 mm). Beispiel: SE-DCB-110-0600 = 600 mm
SE-PSU-24-C-M12 Netzteil 220-V-AC-zu-24-V-DC-Adapter — zur Stromversorgung erforderlich · separat erhältlich
M12-5-Pin-Kabel Industrielles M12-Verbindungskabel — Länge passend zur Installation · separat erhältlich
Montagehalterungen (optional) Standard- und kundenspezifische Halterungen — Kontakt FÖGE
Wartungskit (optional) FÖGE Antistatik-Wartungskit — Reinigungswerkzeug und Ersatz-Wolfram-Emitterspitzen

Häufig gestellte Fragen

Nein. Der Stab erzeugt seine 11-kV-Ionisierungsspannung intern aus 24 V DC. Der SE-PSU-24-C-M12-Adapter wird benötigt und ist separat erhältlich — aber kein externer HV-Transformator, keine HV-Verkabelung und keine HV-Sicherheitsbereiche sind erforderlich.
Beide sind passive Pulsed-DC-Stäbe mit 24-V-DC-Versorgung und ohne Druckluft. Der SE-DCB-110 arbeitet mit 11 kV und erreicht bis 600 mm; der SE-DCB-90 mit 9 kV und bis 300 mm. SE-DCB-110 wählen, wenn ein größerer Arbeitsabstand erforderlich ist.
Beide arbeiten mit 11 kV aus 24 V DC, aber der SE-DCA-110 nutzt integrierte Druckluft für eine Reichweite bis 1000 mm. Der SE-DCB-110 ist ein passiver Stab (keine Luft) mit 600 mm Reichweite. SE-DCB-110 wählen, wenn keine Druckluft verfügbar ist; SE-DCA-110 für maximale 1000 mm Reichweite.
Der Stab sollte mindestens die gesamte Breite des zu neutralisierenden Materials überspannen. Bestellbar von 300 mm bis 4500 mm.
Nein. Der SE-DCB-110 erreicht 600 mm Reichweite durch seine 11-kV-Passiv-Ionisierung — ohne Druckluftinfrastruktur.
Ja. Das kompakte 24-V-DC-Design, der M12-Stecker und das Fehlen externer HV-Komponenten machen den SE-DCB-110 gut geeignet für Roboterarme und automatisierte Handhabungszellen.
