SE-BLL Laminares Ionisierungsgebläse

Weitflächige Pulsed-DC-Statikbeseitigung bis 1000 mm — fünf Längen, ohne Druckluft, automatische Stiftreinigung
BLL (5)
BLL (5)
SE-BLL_Applications
SE-BLL_Bar Pin Cleaning Procedure
SE-BLL_Control Panel Functions

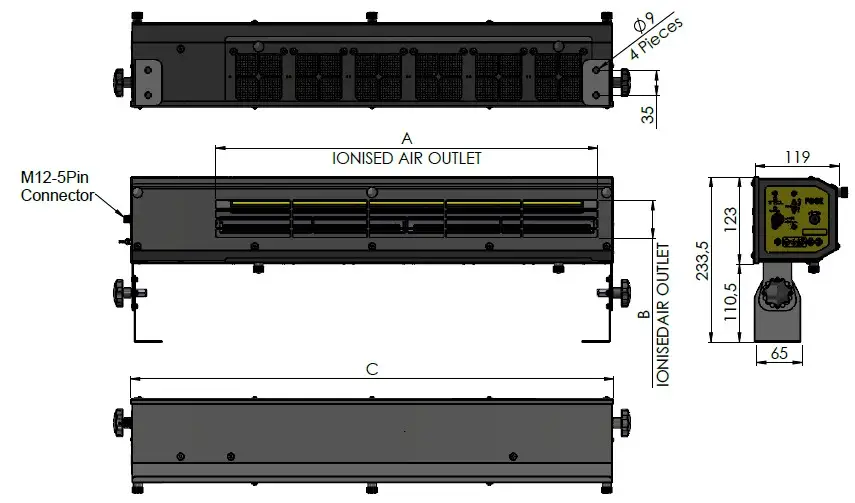

SE-BLL_Dimensions

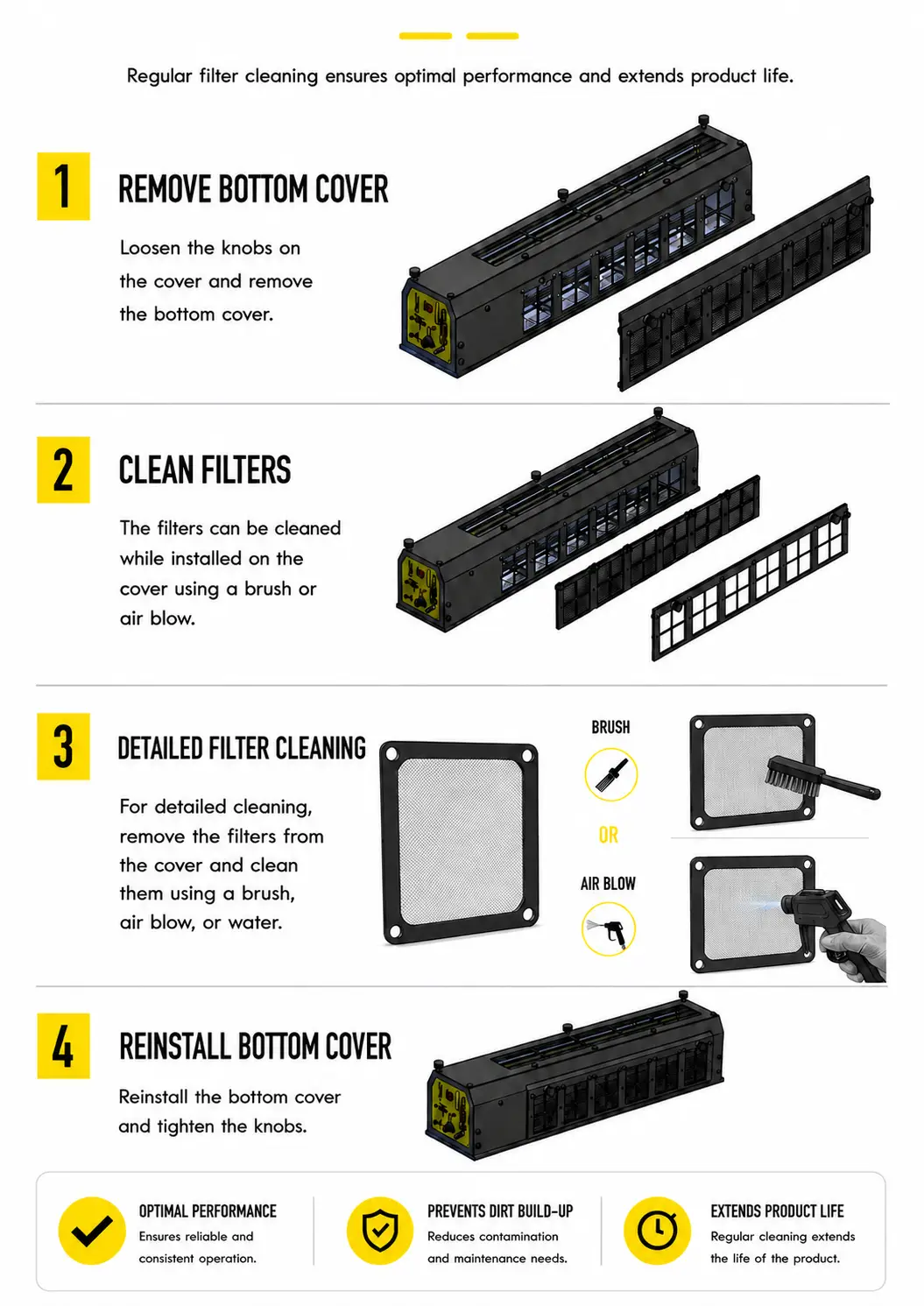

SE-BLL_Filter Cleaning Procedure
SE-BLL_Mountıng Bracket Options

Produktbeschreibung

Das FÖGE SE-BLL ist ein leistungsstarkes, laminares Pulsed-DC-Ionisierungsgebläse für die weitflächige Statikbeseitigung an Arbeitsplätzen, Produktionslinienstandorten und Präzisionsmontageumgebungen — ohne Druckluft und ohne externes Hochspannungsnetzteil. Gespeist mit 24 V DC über den optionalen SE-PSU-24-C-M12-Netzteiladapter liefert das SE-BLL einen gleichmäßigen laminaren Luftstrom über die gesamte Stablänge und ionisierte Luft bis auf Zieloberflächen in bis zu 1000 mm Entfernung. Diese große Ionisierungsreichweite — mehr als dreimal so weit wie ein kompaktes Punktgebläse — macht es zur richtigen Wahl für breite Arbeitstische, große Kunststoffteile, Bildschirm- und Optikbaugruppen sowie ESD-empfindliche Elektronikmontage von einer einzigen Überkopfposition aus. Das SE-BLL ist in fünf Längen von 530 mm bis 2130 mm erhältlich, um die Breite jedes Arbeitsbereichs oder jeder Maschineninstallation abzudecken. Alle Varianten teilen dasselbe Kerndesign: integrierte automatische Stiftreinigungsbürsten halten die Wolfram-Emitterspitzen ohne manuelle Eingriffe in voller Leistung; ein austauschbares Ionisierungsmodul ermöglicht den Tausch der Ionisierungsbaugruppe beim Service, ohne das gesamte Gerät zu ersetzen; und ein optionaler Ersatz-Schaumfilter (10 PPI) schützt Gebläse und Ionisierungssystem in staubigen Umgebungen. Die Gebläsedrehzahl wird über Frontpanel-Tasten eingestellt. Ein industrieller M12-5-Pin-Stecker sorgt für eine zuverlässige Strom- und Signalverbindung.

Branchen

Elektronik & ESD-empfindliche Fertigung
Optik, Photonik & Präzisionsmontage
Automobil (Scheinwerfer, Innenraum-Kunststoffe)
Kunststoff-Spritzguss & Nachbearbeitung
Medizintechnik & Reinraumfertigung
Druck & Verpackung (Prüf- und Etikettierstationen)
Halbleiter & Flachbildschirmproduktion
Ionisierungsbereich bis 1000 mm — mehr als dreimal die Reichweite eines kompakten Gebläses; deckt breite Arbeitstische und große Teile von einer Position ab
Fünf Längen: 530 / 700 / 1055 / 1420 / 2130 mm — passend für jeden Arbeitsbereich
Integrierte Pulsed-DC-Ionisierung — hocheffizienter, ausgewogener Ionenausstoß für schnelle Statikbeseitigung
24-V-DC-Betrieb — kein HV-Netzteil erforderlich; Anschluss über SE-PSU-24-C-M12-Adapter (separat erhältlich)
Kein Druckluftanschluss erforderlich — laminarer Gebläseluftstrom trägt Ionen zur Zieloberfläche
Automatische Stiftreinigungsbürsten — halten Wolfram-Emitterspitzen kontinuierlich staubfrei; keine manuelle Reinigung erforderlich
Austauschbares Ionisierungsmodul — Ionisierungsbaugruppe beim Service tauschen ohne das gesamte Gerät zu ersetzen
Optionaler Ersatz-Schaumfilter (10 PPI) — schützt Gebläse und Ionisierungssystem vor Staubverschmutzung
Gebläsedrehzahl über Frontpanel-Tasten regelbar — schrittweise Anpassung des Luftstroms an den Arbeitsabstand
Leiser Betrieb — ≈ 38 dB; < 40 dB bei 100 cm — geeignet für Labore, Reinräume und ruhige Umgebungen
LED-Statusanzeigen — Strom · Ionisierung · Fehler
Verstellbarer 2-Wege-Montagehalter — flexible Installation in verschiedenen Winkeln
M12-5-Pin-Stecker — zuverlässige Industrieverbindung; Kabel separat bestellen
Angebot anfordern
Datenblatt öffnen

Produktbeschreibung

Das FÖGE SE-BLL ist ein leistungsstarkes, laminares Pulsed-DC-Ionisierungsgebläse für die weitflächige Statikbeseitigung an Arbeitsplätzen, Produktionslinienstandorten und Präzisionsmontageumgebungen — ohne Druckluft und ohne externes Hochspannungsnetzteil. Gespeist mit 24 V DC über den optionalen SE-PSU-24-C-M12-Netzteiladapter liefert das SE-BLL einen gleichmäßigen laminaren Luftstrom über die gesamte Stablänge und ionisierte Luft bis auf Zieloberflächen in bis zu 1000 mm Entfernung. Diese große Ionisierungsreichweite — mehr als dreimal so weit wie ein kompaktes Punktgebläse — macht es zur richtigen Wahl für breite Arbeitstische, große Kunststoffteile, Bildschirm- und Optikbaugruppen sowie ESD-empfindliche Elektronikmontage von einer einzigen Überkopfposition aus. Das SE-BLL ist in fünf Längen von 530 mm bis 2130 mm erhältlich, um die Breite jedes Arbeitsbereichs oder jeder Maschineninstallation abzudecken. Alle Varianten teilen dasselbe Kerndesign: integrierte automatische Stiftreinigungsbürsten halten die Wolfram-Emitterspitzen ohne manuelle Eingriffe in voller Leistung; ein austauschbares Ionisierungsmodul ermöglicht den Tausch der Ionisierungsbaugruppe beim Service, ohne das gesamte Gerät zu ersetzen; und ein optionaler Ersatz-Schaumfilter (10 PPI) schützt Gebläse und Ionisierungssystem in staubigen Umgebungen. Die Gebläsedrehzahl wird über Frontpanel-Tasten eingestellt. Ein industrieller M12-5-Pin-Stecker sorgt für eine zuverlässige Strom- und Signalverbindung.

Branchen

Elektronik & ESD-empfindliche Fertigung
Optik, Photonik & Präzisionsmontage
Automobil (Scheinwerfer, Innenraum-Kunststoffe)
Kunststoff-Spritzguss & Nachbearbeitung
Medizintechnik & Reinraumfertigung
Druck & Verpackung (Prüf- und Etikettierstationen)
Halbleiter & Flachbildschirmproduktion
Ionisierungsbereich bis 1000 mm — mehr als dreimal die Reichweite eines kompakten Gebläses; deckt breite Arbeitstische und große Teile von einer Position ab
Fünf Längen: 530 / 700 / 1055 / 1420 / 2130 mm — passend für jeden Arbeitsbereich
Integrierte Pulsed-DC-Ionisierung — hocheffizienter, ausgewogener Ionenausstoß für schnelle Statikbeseitigung
24-V-DC-Betrieb — kein HV-Netzteil erforderlich; Anschluss über SE-PSU-24-C-M12-Adapter (separat erhältlich)
Kein Druckluftanschluss erforderlich — laminarer Gebläseluftstrom trägt Ionen zur Zieloberfläche
Automatische Stiftreinigungsbürsten — halten Wolfram-Emitterspitzen kontinuierlich staubfrei; keine manuelle Reinigung erforderlich
Austauschbares Ionisierungsmodul — Ionisierungsbaugruppe beim Service tauschen ohne das gesamte Gerät zu ersetzen
Optionaler Ersatz-Schaumfilter (10 PPI) — schützt Gebläse und Ionisierungssystem vor Staubverschmutzung
Gebläsedrehzahl über Frontpanel-Tasten regelbar — schrittweise Anpassung des Luftstroms an den Arbeitsabstand
Leiser Betrieb — ≈ 38 dB; < 40 dB bei 100 cm — geeignet für Labore, Reinräume und ruhige Umgebungen
LED-Statusanzeigen — Strom · Ionisierung · Fehler
Verstellbarer 2-Wege-Montagehalter — flexible Installation in verschiedenen Winkeln
M12-5-Pin-Stecker — zuverlässige Industrieverbindung; Kabel separat bestellen
Angebot anfordern
Datenblatt öffnen
BLL (5)

Funktionsweise

Das SE-BLL enthält eine integrierte Pulsed-DC-Ionisierungseinheit, die eine Reihe von Wolfram-Emitterspitzen über die gesamte Stablänge mit Hochspannung versorgt. Der Pulsed-DC-Schaltkreis wechselt zwischen positiven und negativen Hochspannungsimpulsen und erzeugt kontinuierlich eine ausgewogene Wolke aus positiven und negativen Ionen. Die eingebauten Lüfter saugen Umgebungsluft durch den optionalen Schaumfilter und schieben sie in laminarem (glattem, gleichmäßigem) Strömungsmuster durch den Stab — und tragen die Ionen in einem breiten, gleichmäßigen Vorhang ionisierter Luft zur Zieloberfläche. Die automatischen Reinigungsbürsten reinigen die Emitterspitzen kontinuierlich während des Betriebs. Die Gebläsedrehzahl wird schrittweise über die Frontpanel-Tasten eingestellt.
Angebot anfordern
Datenblatt öffnen

Vorteile und Nutzen

01

Weitflächige Abdeckung durch eine Einheit

Ein einzelnes SE-BLL in Überkopfposition deckt die gesamte Breite des Arbeitsbereichs ab — ohne mehrere Punktionisatoren oder manuelle Handgebläse.

02

Große Ionisierungsreichweite bis 1000 mm

Mit 1000 mm Reichweite kann das SE-BLL weit über der Arbeitsoberfläche montiert werden — der Arbeitsbereich bleibt frei und Bediener uneingeschränkt.

03

Wartungsfreie Stiftreinigung

Die automatischen Reinigungsbürsten entfernen Staub von den Wolfram-Emitterspitzen kontinuierlich während des Betriebs — kein geplantes Reinigungsintervall, keine Wartungsausfallzeiten.

04

Nur das Modul tauschen, nicht das gesamte Gerät

Das austauschbare Ionisierungsmodul reduziert die Servicekosten erheblich: Nur die Ionisierungsbaugruppe wird ersetzt — Gehäuse, Gebläse und Halterungen bleiben in Betrieb.

05

Keine Druckluftinfrastruktur

Es müssen keine Druckluftleitungen zum Arbeitsplatz geführt werden. Das SE-BLL nutzt seine eigenen Laminarlüfter — geringere Installationskosten, kein Druckluftrauschen.

06

Präzise Luftstromregelung

Frontpanel-Tasten ermöglichen eine schrittweise Gebläsedrehzahleinstellung — für optimalen Luftstrom je nach Arbeitsabstand und Empfindlichkeit der Bauteile.

07

Die richtige Länge für jede Anwendung

Fünf Längen von 530 mm bis 2130 mm — immer die passende SE-BLL-Größe für jede Arbeitsbereichsbreite.

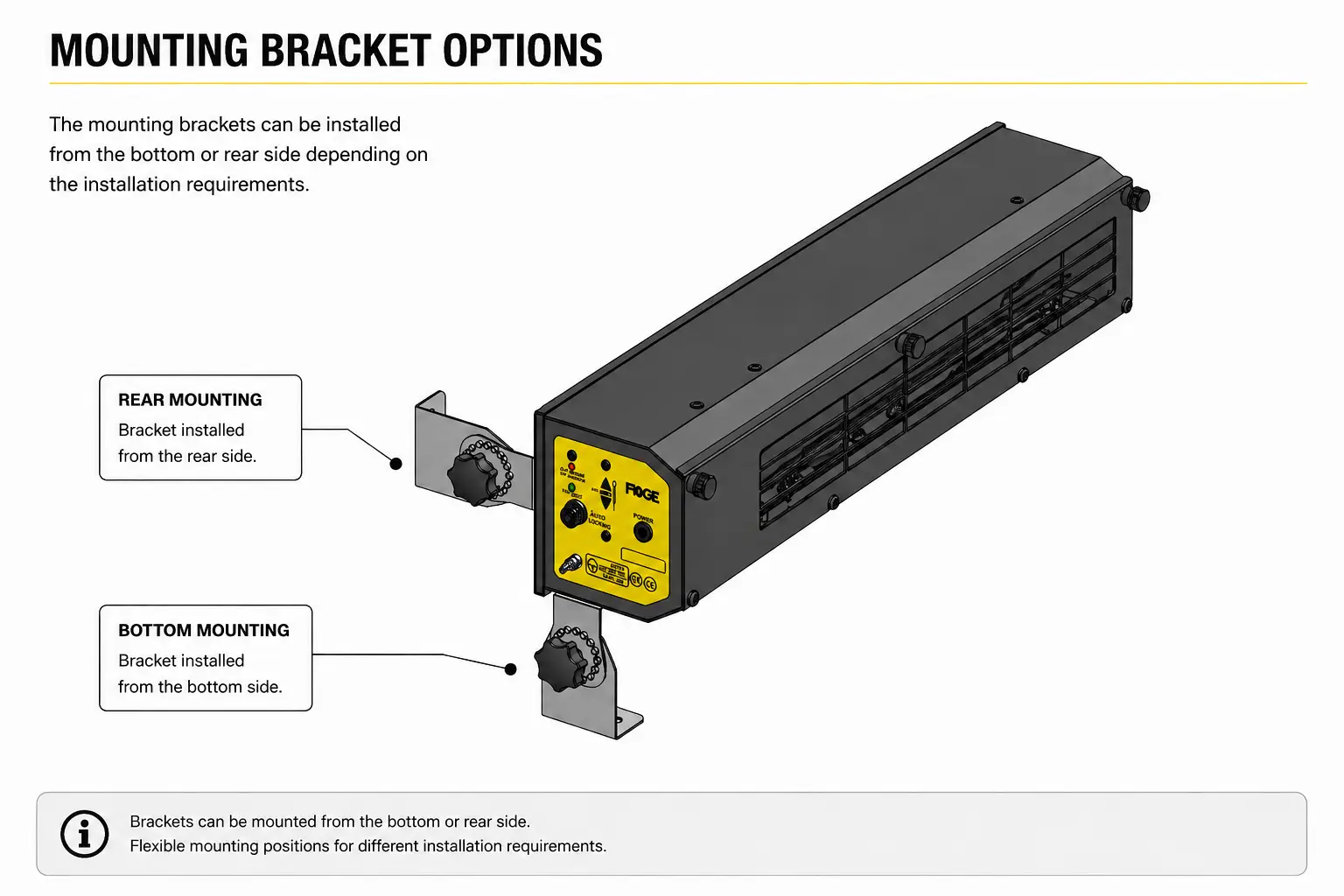

SE-BLL_Mountıng Bracket Options

Hauptmerkmale

Ionisierungsbereich bis 1000 mm — mehr als dreimal die Reichweite eines kompakten Gebläses; deckt breite Arbeitstische und große Teile von einer Position ab
Fünf Längen: 530 / 700 / 1055 / 1420 / 2130 mm — passend für jeden Arbeitsbereich
Integrierte Pulsed-DC-Ionisierung — hocheffizienter, ausgewogener Ionenausstoß für schnelle Statikbeseitigung
24-V-DC-Betrieb — kein HV-Netzteil erforderlich; Anschluss über SE-PSU-24-C-M12-Adapter (separat erhältlich)
Kein Druckluftanschluss erforderlich — laminarer Gebläseluftstrom trägt Ionen zur Zieloberfläche
Automatische Stiftreinigungsbürsten — halten Wolfram-Emitterspitzen kontinuierlich staubfrei; keine manuelle Reinigung erforderlich
Austauschbares Ionisierungsmodul — Ionisierungsbaugruppe beim Service tauschen ohne das gesamte Gerät zu ersetzen
Optionaler Ersatz-Schaumfilter (10 PPI) — schützt Gebläse und Ionisierungssystem vor Staubverschmutzung
Gebläsedrehzahl über Frontpanel-Tasten regelbar — schrittweise Anpassung des Luftstroms an den Arbeitsabstand
Leiser Betrieb — ≈ 38 dB; < 40 dB bei 100 cm — geeignet für Labore, Reinräume und ruhige Umgebungen
LED-Statusanzeigen — Strom · Ionisierung · Fehler
Verstellbarer 2-Wege-Montagehalter — flexible Installation in verschiedenen Winkeln
M12-5-Pin-Stecker — zuverlässige Industrieverbindung; Kabel separat bestellen
Angebot anfordern
Datenblatt öffnen

Welche Länge wählen

Wählen Sie die SE-BLL-Länge, die am besten zur Breite des Arbeitsbereichs, der Maschine oder des Förderers passt, der abgedeckt werden soll. Der Stab sollte mindestens die gesamte Breite der Zielzone überspannen:
Modell Stablänge Typische Abdeckungsbreite Am besten geeignet für
SE-BLL-F-530-C 530 mm Bis 500 mm Einzelner Bedienerarbeitsplatz, kleine Leiterplatte oder Bauteilschale, schmales Förderband
SE-BLL-F-700-C 700 mm Bis 650 mm Standard-Arbeitsplatz, mittlerer Elektronik-Montagebereich
SE-BLL-F-1055-C 1055 mm Bis 1000 mm Breiter Arbeitstisch, Zwei-Personen-Arbeitsplatz, mittleres Förderband oder Prüflinie
SE-BLL-F-1420-C 1420 mm Bis 1350 mm Große Maschineninstallation, Automobil-Verkleidungs- oder Scheinwerferprüfstation
SE-BLL-F-2130-C 2130 mm Bis 2000 mm Sehr breiter Arbeitstisch oder Maschine, volle Breitenabdeckung großer Kunststoff-
oder Optikteile

Anwendungen

Anwendungen Wo es hilft
ESD-Arbeitsplätze & Elektronikmontage Kontinuierlichen, weitflächigen ionisierten Luftstrom über Leiterplatten-Montagetischen, Bauteilhandhabungsbereichen
und ESD-empfindlichen Arbeitsplätzen liefern.
Kunststoffbauteile & Abschlusslinien Statik auf spritzgegossenen Kunststoffteilen, Gehäusen und Abdeckungen vor Lackierung, Beschichtung oder Montage
neutralisieren — Staubbindung auf frisch gespritzten Oberflächen vermeiden.
Optische Teile & Bildschirmmontage Sanften, gleichmäßigen ionisierten Luftstrom über Linsen, Bildschirme, Sensormodule und optische Bauteile liefern.
Automobil-Beleuchtung & Innenverkleidung Statik auf Scheinwerferbaugruppen, Reflektoren und Innenraum-Kunststoffpaneelen vor Montage oder Qualitätsprüfung
beseitigen — volle Breite großer Teile von einer einzigen Überkopfposition abdecken.
Reinraum & Kontrollierte Umgebungen Leisen Betrieb (≈ 38 dB) in Reinraum-nahen und kontrollierten Produktionsumgebungen
— wo minimaler Lärm, filterbarer Luftstrom und geringer Wartungsaufwand wesentlich sind.
Qualitätskontrolle & Vorbehandlung Sicherstellen, dass Teile vor Beschichtung, Etikettierung, Verpackung oder Endkontrolle über ihre gesamte Breite
statikfrei sind.

Technische Spezifikationen

Produktcode Farbe Abmessungen (mm) Stromverbrauch Wellenlänge Datenblatt
VL-BAL-25-400-R-24-C30
Red
25 x 400
–
621nm
Herunterladen
VL-BAL-25-400-W-24-C30
White
25 x 400
–
6500K
Herunterladen
VL-BAL-25-400-G-24-C30
Green
25 x 400
–
528nm
Herunterladen
VL-BAL-25-400-B-24-C30
Blue
25 x 400
–
470nm
Herunterladen
VL-BAL-25-400-I-24-C30
Infrared
25 x 400
–
940nm
Herunterladen
VL-BAL-25-500-R-24-C30
Red
25 x 400
–
621nm
Herunterladen

Parameter

Spezifikation

  1. Netzteil (separat erhältlich)
    SE-PSU-24-C-M12 (220 V AC bis 24 V DC)
  2. Betriebsspannung
    24 V DC (21 – 28 V)
  3. Ionisationstyp
    Gepulster Gleichstrom – stoßfrei
  4. Ionisierungsbereich
    Bis zu 1000 mm *
  5. Ionisationsleistung
    1000 V auf 100 V in unter 7 Sekunden bei 1000 mm Abstand
  6. Lüfterdrehzahlregelung
    Tasten an der Vorderseite – stufenweise einstellbare Lüftergeschwindigkeit
  7. Emitter-Pin-Material
    Wolfram – extrem lange Lebensdauer
  8. Automatische Stiftreinigung
    Integrierte Reinigungsbürsten – wartungsfrei
  9. Ionisatormodul
    Austauschbar – im Servicefall ist kein vollständiger Austausch der Einheit erforderlich.
  10. Filter
    Austauschbarer Schaumstofffilter, 10 PPI (optional)
  11. Polarität
    Wechselstrom-Impulsstrom – ausgeglichene Ionenausbeute
  12. Anschluss
    M12, 5-polig (Kabel nicht im Lieferumfang enthalten)
  13. LED-Anzeigen
    Leistung · Ionisation · Fehler
  14. Montage
    Verstellbare 2-Wege-Montagehalterung
  15. Betriebstemperatur
    0 – 50 °C
  16. Maximale Luftfeuchtigkeit
    70 % rH
  17. Geräuschpegel
    ≈ 38 dB · < 40 dB at 100 cm
  18. Gehäuse
    Industriequalität, schlagfest
* Ionisierungsbereich gemessen unter Standardbedingungen (20 °C, 50 % rF) bei maximaler Gebläsedrehzahl. Ionisierungsleistung: 1000 V auf 100 V in unter 7 Sekunden bei 1000 mm Abstand.

Haben Sie Fragen zu diesem Produkt?

Name *
Telefonnummer *
E-Mail *
Interessieren Sie sich für mehrere Produkte?
Geben Sie hier die Namen weiterer Produkte ein, an denen Sie interessiert sind:
Bitte schreiben Sie Ihre Fragen zum Produkt auf.

Komplettsystem — Was Sie benötigen

Component Table
Komponente Beschreibung
SE-BLL Gebläse (Länge wählen) Haupt-Ionisierungsgebläse — in gewünschter Länge bestellen: 530 / 700 / 1055 / 1420 / 2130 mm
SE-PSU-24-C-M12 Netzteil 220-V-AC-zu-24-V-DC-Netzteiladapter — zur Stromversorgung erforderlich · separat erhältlich
M12-5-Pin-Kabel Industrielles M12-Verbindungskabel — Länge passend zur Installation · separat erhältlich
Schaumfilter (optional) Ersatz-Schaumfilter 10 PPI — schützt Gebläse und Ionisierungssystem · als Zubehör bestellbar
Ersatz-Ionisierungsmodul Ersatz-Ionisierungsbaugruppe — bei Servicebedarf bestellen · FÖGE für Teilenummer kontaktieren
Wartungskit (optional) FÖGE Antistatik-Wartungskit — Reinigungswerkzeug und Ersatz-Wolfram-Emitterspitzen

Häufig gestellte Fragen

Nein. Das SE-BLL arbeitet mit 24 V DC und enthält eine integrierte Pulsed-DC-Ionisierungsschaltung. Der SE-PSU-24-C-M12-Adapter (220 V AC auf 24 V DC) wird benötigt und ist separat erhältlich.
Das SE-BLL ionisiert in Abständen bis zu 1000 mm und neutralisiert eine Oberfläche von 1000 V auf 100 V in unter 7 Sekunden bei 1000 mm Abstand — mehr als dreimal die Reichweite eines kompakten Punktgebläses.
Das Ionisierungsmodul enthält die Hochspannungs-Ionisierungsschaltung und die Emitterspitzen. Beim Service wird nur das Modul getauscht — Gehäuse, Lüfter und Halterungen bleiben in Betrieb. Bitte FÖGE für die Teilenummer des Ersatzmoduls kontaktieren.
Der Stab sollte mindestens die gesamte Breite der Zielzone überspannen. Ist die gewünschte Breite zwischen zwei Standardlängen, bitte die nächst größere Länge wählen. Die Längenauswahltabelle (Block 6) bietet Orientierung.
Die Gebläsedrehzahl wird über die Frontpanel-Tasten schrittweise geregelt — für optimalen Luftstrom je nach Arbeitsabstand.
Nein. Das SE-BLL nutzt seine eigenen eingebauten Laminarlüfter. Nur ein 24-V-DC-Stromanschluss über den SE-PSU-24-C-M12-Adapter ist erforderlich.
