SE-ACN Düsen-AC-Antistatikstab

Gleichzeitige Statikbeseitigung und Hochgeschwindigkeits-Luftstoß — Staubbeseitigung, Oberflächenreinigung, Bogentrennung und Formtrennung in einem Stab
ACN (1)

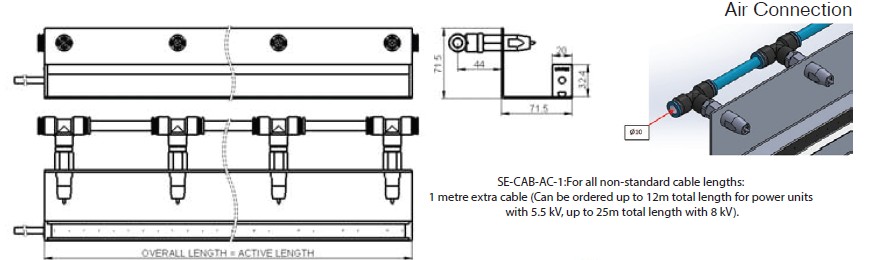

SE-ACN_Dimensions

Produktbeschreibung

Der FÖGE SE-ACN ist ein Düsen-AC-Antistatikstab, der Hochspannungs-AC-Ionisierung mit Hochgeschwindigkeits-Druckluft aus einer Reihe von Düsen entlang des Stabkörpers kombiniert. Während ein Standardantistatikstab nur Aufladungen beseitigt, tut der SE-ACN zwei Dinge gleichzeitig: Er neutralisiert die Aufladung auf der Zieloberfläche und liefert einen leistungsstarken, fokussierten Luftstoß, der Staub, Partikel und Kontaminationen, die von der Statik festgehalten wurden, physisch entfernt — oder der die mechanische Kraft liefert, die benötigt wird, um aneinanderhaftende Teile zu trennen. Diese Doppelfunktion — ionisieren und reinigen oder ionisieren und trennen — macht den SE-ACN effektiv in Anwendungen, wo die bloße Neutralisierung der Aufladung nicht ausreicht. Der SE-ACN ist in zwei Spannungsvarianten erhältlich. Der SE-ACN-55 arbeitet mit 5,5 kV und benötigt ein SE-PAC-55-AC-Netzteil — geeignet für Standardaufladungen und typische Arbeitsabstände. Der SE-ACN-80 arbeitet mit 8 kV und benötigt ein SE-PAC-80-Netzteil — bevorzugte Wahl für stark aufgeladene Materialien, größere Arbeitsabstände oder wo höhere Ionisierungsintensität neben dem Luftstoß erforderlich ist. Druckluft am Installationsort ist erforderlich.

Branchen

Druck (Offset, Digital, Flexo — Bogentrennung, Vordruckreinigung)
Kunststoff & Spritzguss (Formtrennung, Teilereinigung)
Verpackung (Bogenanleger, Thermoformen, Blisterverpackung)
Elektronik & Leiterplattenfertigung (Bauteilreinigung, Montagevorbereitung)
Folie & Flexible Verpackung (Bahnreinigung, Staubbeseitigung vor Beschichtung)
Papier & Karton (Bogentrennung, Bahnreinigung)
Automobil (Kunststoffpaneel-Reinigung vor Lackierung)
Textilien (Gewebereinigung, Faserbeseitigung)
Doppelfunktion: AC-Ionisierung + Hochgeschwindigkeits-Luftstrahlen aus Düsen — Statik neutralisieren UND gleichzeitig reinigen, trennen oder lösen
Zwei Spannungsvarianten: SE-ACN-55 (5,5 kV) und SE-ACN-80 (8 kV)
Ionisierungs- und Luftbereich bis 600 mm
Wirksam bei Liniengeschwindigkeiten bis 500 m/min
Hochgeschwindigkeits-Düsenluft — beseitigt Staub, Partikel und Oberflächenkontamination
Luftkraft trennt statisch haftende Teile: Bogentrennung in Anleger, Formtrennung an Spritzgussmaschinen
Schockfreier Betrieb — sicher für Bediener
Edelstahl-Emitterspitzen — lange Lebensdauer
Waschbares Gehäuse — für staubreiche und partikelhaltige Umgebungen
Abgeschirmtes HFFR-Kabel mit Plug-and-Play-HV-Stecker
Bis zu 4 Stäbe pro SE-PAC-Netzteil
Druckluft am Installationsort erforderlich
Angebot anfordern
Datenblatt öffnen

Produktbeschreibung

Der FÖGE SE-ACN ist ein Düsen-AC-Antistatikstab, der Hochspannungs-AC-Ionisierung mit Hochgeschwindigkeits-Druckluft aus einer Reihe von Düsen entlang des Stabkörpers kombiniert. Während ein Standardantistatikstab nur Aufladungen beseitigt, tut der SE-ACN zwei Dinge gleichzeitig: Er neutralisiert die Aufladung auf der Zieloberfläche und liefert einen leistungsstarken, fokussierten Luftstoß, der Staub, Partikel und Kontaminationen, die von der Statik festgehalten wurden, physisch entfernt — oder der die mechanische Kraft liefert, die benötigt wird, um aneinanderhaftende Teile zu trennen. Diese Doppelfunktion — ionisieren und reinigen oder ionisieren und trennen — macht den SE-ACN effektiv in Anwendungen, wo die bloße Neutralisierung der Aufladung nicht ausreicht. Der SE-ACN ist in zwei Spannungsvarianten erhältlich. Der SE-ACN-55 arbeitet mit 5,5 kV und benötigt ein SE-PAC-55-AC-Netzteil — geeignet für Standardaufladungen und typische Arbeitsabstände. Der SE-ACN-80 arbeitet mit 8 kV und benötigt ein SE-PAC-80-Netzteil — bevorzugte Wahl für stark aufgeladene Materialien, größere Arbeitsabstände oder wo höhere Ionisierungsintensität neben dem Luftstoß erforderlich ist. Druckluft am Installationsort ist erforderlich.

Branchen

Druck (Offset, Digital, Flexo — Bogentrennung, Vordruckreinigung)
Kunststoff & Spritzguss (Formtrennung, Teilereinigung)
Verpackung (Bogenanleger, Thermoformen, Blisterverpackung)
Elektronik & Leiterplattenfertigung (Bauteilreinigung, Montagevorbereitung)
Folie & Flexible Verpackung (Bahnreinigung, Staubbeseitigung vor Beschichtung)
Papier & Karton (Bogentrennung, Bahnreinigung)
Automobil (Kunststoffpaneel-Reinigung vor Lackierung)
Textilien (Gewebereinigung, Faserbeseitigung)
Doppelfunktion: AC-Ionisierung + Hochgeschwindigkeits-Luftstrahlen aus Düsen — Statik neutralisieren UND gleichzeitig reinigen, trennen oder lösen
Zwei Spannungsvarianten: SE-ACN-55 (5,5 kV) und SE-ACN-80 (8 kV)
Ionisierungs- und Luftbereich bis 600 mm
Wirksam bei Liniengeschwindigkeiten bis 500 m/min
Hochgeschwindigkeits-Düsenluft — beseitigt Staub, Partikel und Oberflächenkontamination
Luftkraft trennt statisch haftende Teile: Bogentrennung in Anleger, Formtrennung an Spritzgussmaschinen
Schockfreier Betrieb — sicher für Bediener
Edelstahl-Emitterspitzen — lange Lebensdauer
Waschbares Gehäuse — für staubreiche und partikelhaltige Umgebungen
Abgeschirmtes HFFR-Kabel mit Plug-and-Play-HV-Stecker
Bis zu 4 Stäbe pro SE-PAC-Netzteil
Druckluft am Installationsort erforderlich
Angebot anfordern
Datenblatt öffnen
ACN (1)

Funktionsweise

Der SE-ACN wird über einen Plug-and-Play-HV-Stecker an ein SE-PAC-AC-Hochspannungsnetzteil angeschlossen (SE-PAC-55 für SE-ACN-55; SE-PAC-80 für SE-ACN-80). Die an die Edelstahl-Emitterspitzen angelegte Hochspannung ionisiert die umgebende Luft und erzeugt eine ausgewogene Wolke aus positiven und negativen Ionen. Eine am Lufteinlass des Stabes angeschlossene Druckluftversorgung leitet Druckluft durch den internen Verteiler und aus einer Reihe von fokussierten Düsen entlang des Stabkörpers. Diese Düsen leiten konzentrierte Luftstrahlen zur Zieloberfläche. Der ionisierte Luftstrom und die direkten Düsenluftstrahlkombinieren sich am Ziel: Ionen neutralisieren die Aufladung, und der Luftstoß entfernt physisch Kontaminationen oder liefert die Trennkraft.
Angebot anfordern
Datenblatt öffnen

Die zwei Funktionen des SE-ACN

Der SE-ACN ist ein Doppelfunktionsgerät. Beide Funktionen laufen gleichzeitig — die Ionisierung neutralisiert die Statik, der Luftstoß liefert den physischen Effekt:

01

Funktion A — Ionisieren + Reinigen (Staubbeseitigung & Oberflächenreinigung)

Aufladungen auf Oberflächen ziehen Staub, Fasern, Papierpartikel und andere Kontaminationen an und halten sie fest. Der SE-ACN neutralisiert zunächst die Aufladung — löst die Kontamination von der Oberfläche — und bläst sie dann sofort mit Hochgeschwindigkeitsluft aus den Düsen weg. Das Ergebnis ist eine saubere, statikfreie Oberfläche, bereit für Druck, Beschichtung, Kaschierung oder Inspektion.

02

Funktion B — Ionisieren + Trennen (Teiltrennung & Formtrennung)

Statik lässt Kunststoffteile an Spritzgussformen haften und lässt Bögen in Druckmaschinen-Anlegern, Bogenanleger-Maschinen und Verpackungslinien aneinanderkleben. Der SE-ACN neutralisiert die Statik, die Teile oder Bögen zusammenhält, und liefert gleichzeitig den Luftstoß, der die mechanische Trennkraft liefert — stößt das Teil sauber aus der Form oder hebt den obersten Bogen sauber vom Stapel.

ACN (1)

Hauptmerkmale

Doppelfunktion: AC-Ionisierung + Hochgeschwindigkeits-Luftstrahlen aus Düsen — Statik neutralisieren UND gleichzeitig reinigen, trennen oder lösen
Zwei Spannungsvarianten: SE-ACN-55 (5,5 kV) und SE-ACN-80 (8 kV)
Ionisierungs- und Luftbereich bis 600 mm
Wirksam bei Liniengeschwindigkeiten bis 500 m/min
Hochgeschwindigkeits-Düsenluft — beseitigt Staub, Partikel und Oberflächenkontamination
Luftkraft trennt statisch haftende Teile: Bogentrennung in Anleger, Formtrennung an Spritzgussmaschinen
Schockfreier Betrieb — sicher für Bediener
Edelstahl-Emitterspitzen — lange Lebensdauer
Waschbares Gehäuse — für staubreiche und partikelhaltige Umgebungen
Abgeschirmtes HFFR-Kabel mit Plug-and-Play-HV-Stecker
Bis zu 4 Stäbe pro SE-PAC-Netzteil
Druckluft am Installationsort erforderlich
Angebot anfordern
Datenblatt öffnen

Das richtige Modell wählen

Zwei Entscheidungen bestimmen das richtige SE-ACN: (1) Spannungsvariante und (2) ob SE-ACN (AC) oder SE-DCN (Pulsed DC) besser zu Ihrer Installation passt.
Schritt 1 — SE-ACN-55 oder SE-ACN-80?
Vergleich SE-ACN-55 (5,5 kV) SE-ACN-80 (8 kV)
Ionisierungsspannung 5,5 kV 8 kV
Benötigtes Netzteil SE-PAC-55-2-C oder SE-PAC-55-4-C SE-PAC-80-2-C oder SE-PAC-80-4-C
Reichweite Bis 600 mm Bis 600 mm
Ionendichte Standard Höher — besser für stark aufgeladene Materialien
Wählen wenn Standardaufladungen, typische Arbeitsabstände Stark aufgeladene Materialien, größere Abstände oder
maximale Ionisierungsintensität erforderlich
Schritt 2 — SE-ACN (AC) oder SE-DCN (Pulsed DC)?
Vergleich SE-ACN (dieses Produkt) SE-DCN
Technologie AC — benötigt SE-PAC HV-Netzteil Pulsed DC — 24 V DC, kein HV-Netzteil
Stromversorgung SE-PAC-55 oder SE-PAC-80 (220V-Netz) 24 V DC (SE-PSU-24-C-M12)
HV-Infrastruktur Erforderlich — netzbetriebenes HV-Gerät Nicht erforderlich — Standard-24-V-DC
Stecker HV Plug-and-Play M12, 5-polig
Beide Funktionen Ja — ionisieren + reinigen / trennen Ja — ionisieren + reinigen / trennen
Wählen wenn AC-Infrastruktur bereits vorhanden oder SE-PAC-Geräte bereits installiert Kein HV-Netzteil verfügbar oder gewünscht
— einfachere 24-V-DC-Installation bevorzugt

Anwendungen

Anwendungen Wo es hilft
Druckmaschine & Bogenanleger — Bogentrennung Bögen im Druckmaschinen-Anleger trennen. Statik lässt Bögen haften und als Doppelbogen einlaufen —
Stau und Druckfehler. Der SE-ACN neutralisiert die Statik und bläst den obersten Bogen frei.
Spritzguss — Formtrennung Frisch gegossene Kunststoffteile beim Auswerfen neutralisieren und mit Luftstoß Auswurf und Formreinigung
unterstützen. Verringert Haften, verbessert Zykluszeiten.
Vordruckreinigung Staub, Fasern und Partikel von Papier, Folie, Karton und Kunststoffsubstraten unmittelbar vor dem Druckkopf
oder Beschichtungswerk entfernen.
Vor-Beschichtungs- & Vor-Kaschierprozesse Substrate vor Klebebeschichtung, Lackierung oder Kaschierung reinigen. Statik-gehaltene Kontamination
verursacht Haftungsfehler.
Thermoformteiltrennung Thermogeformte Schalen, Blisterpackungen und Verpackungskomponenten trennen, die durch Statik beim
Stapeln aneinanderhaften.
Elektronikbauteile & Leiterplatten Partikelkontamination von Leiterplatten, Elektronikbaugruppen und optischen Bauteilen ohne
Kontaktreinigungsrisiko entfernen.
Folien- & Aluminiumfolien-Abwicklung Kunststofffolien, Aluminiumfolie und Papierbahnen an der Abwickelstation reinigen und neutralisieren.

Technische Spezifikationen

Produktcode Farbe Abmessungen (mm) Stromverbrauch Wellenlänge Datenblatt
VL-BAL-25-400-R-24-C30
Red
25 x 400
–
621nm
Herunterladen
VL-BAL-25-400-W-24-C30
White
25 x 400
–
6500K
Herunterladen
VL-BAL-25-400-G-24-C30
Green
25 x 400
–
528nm
Herunterladen
VL-BAL-25-400-B-24-C30
Blue
25 x 400
–
470nm
Herunterladen
VL-BAL-25-400-I-24-C30
Infrared
25 x 400
–
940nm
Herunterladen
VL-BAL-25-500-R-24-C30
Red
25 x 400
–
621nm
Herunterladen

Parameter

Spezifikation

  1. Produktcodes
    SE-ACN-55-xxxx (5,5 kV) · SE-ACN-80-xxxx (8 kV)
  2. Kompatibles Netzteil
    SE-ACN-55: SE-PAC-55-2-C oder SE-PAC-55-4-C · SE-ACN-80: SE-PAC-80-2-C oder SE-PAC-80-4-C
  3. Ionisationstyp
    Hochspannung Wechselstrom – stoßfrei
  4. Ionisationsspannung
    5,5 kV (SE-ACN-55) · 8 kV (SE-ACN-80)
  5. Ionisation + Luftbereich
    Bis zu 600 mm *
  6. Maximale Liniengeschwindigkeit
    500 m/min
  7. Luftfracht
    Hochgeschwindigkeits-Luftstrahlen, die aus Düsen entlang des Stabkörpers austreten.
  8. Druckluft erforderlich
    Ja – am Installationspunkt
  9. Funktionen
    1. Statische Entladung + Staubentfernung / Oberflächenreinigung · 2. Statische Entladung + Teiletrennung (Formtrennung, Blechtrennung)
  10. Emitter-Pin-Material
    Edelstahl – lange Lebensdauer
  11. Polarität
    Wechselstrom
  12. Sicherheit
    Stoßfreies Design
  13. Gehäuse
    Waschbar, industrietauglich
  14. Kabel
    Geschirmtes, HFFR-geschütztes Kabel mit HV-Plug-and-Play-Stecker
  15. Balken pro Leistungseinheit
    Bis zu 4 Balken pro SE-PAC-Netzteil
  16. EMV-Konformität
    2014/30/EU – EMV-Richtlinie
  17. Elektrische Sicherheit
    2014/35/EU – Niederspannungsrichtlinie
  18. Bestelllänge
    Für verfügbare Längen wenden Sie sich bitte an FÖGE. *
* Mit * markierte Parameter müssen vor der Veröffentlichung anhand des offiziellen SE-ACN-Datenblatts bestätigt werden. Reichweite gemessen mit Druckluft bei Standardbedingungen.

Haben Sie Fragen zu diesem Produkt?

Name *
Telefonnummer *
E-Mail *
Interessieren Sie sich für mehrere Produkte?
Geben Sie hier die Namen weiterer Produkte ein, an denen Sie interessiert sind:
Bitte schreiben Sie Ihre Fragen zum Produkt auf.

Komplettsystem — Was Sie benötigen

Komponente Beschreibung
SE-ACN-55 oder SE-ACN-80 Stab (Länge angeben) Düsen-Ionisierungsstab — Spannungsvariante wählen und in gewünschter Länge bestellen
SE-PAC-55-2-C oder SE-PAC-55-4-C Erforderlich für SE-ACN-55 · 2 oder 4 Ausgang AC-HV-Netzteil
SE-PAC-80-2-C oder SE-PAC-80-4-C Erforderlich für SE-ACN-80 · 2 oder 4 Ausgang AC-HV-Netzteil
Druckluftversorgung Saubere, trockene Druckluft am Installationsort · FÖGE für Druck- und Durchflussanforderungen kontaktieren
Druckluftschlauch und Armaturen Zur Verbindung der Druckluftversorgung mit dem Stablufteinlass
Montagehalterungen (optional) Standard- und kundenspezifische Halterungen — Kontakt FÖGE

Häufig gestellte Fragen

Beide sind Düsen-AC-Antistatikstäbe mit denselben Doppelfunktionen. Der SE-ACN-55 arbeitet mit 5,5 kV (SE-PAC-55) — für Standardanwendungen. Der SE-ACN-80 mit 8 kV (SE-PAC-80) liefert höhere Ionisierungsintensität für stark aufgeladene Materialien oder größere Arbeitsabstände.
Nein. SE-ACN-55 muss mit SE-PAC-55 (5,5 kV) verwendet werden; SE-ACN-80 mit SE-PAC-80 (8 kV). Falsche Spannungskombinationen führen zu unzureichender Ionisierungsleistung oder Geräteschäden.
Beide liefern dieselbe Doppelfunktion. Der SE-ACN verwendet AC-Technologie mit SE-PAC-Netzteil. Der SE-DCN verwendet Pulsed-DC-Technologie aus 24 V DC ohne HV-Netzteil. SE-ACN wählen, wenn AC-Infrastruktur vorhanden; SE-DCN für einfache 24-V-DC-Installation.
Nein — die Luft verbessert tatsächlich die Reichweite, indem sie Ionen mit Geschwindigkeit zur Zieloberfläche trägt. Ionisierter Luftstrom und direkte Düsenluftstrahlwirken zusammen.
Ja — dies ist eine der primären Anwendungen. Der SE-ACN neutralisiert die Statik zwischen Bögen und bläst gleichzeitig den obersten Bogen frei — zuverlässige Einzelbogenförderung bei hohen Druckmaschinengeschwindigkeiten.
